Огляд блока живлення Chieftec Atmos 850 Вт

Огляд блока живлення Chieftec Atmos 850 Вт

Хоча блоки живлення не розвиваються з такою самою швидкістю, як процесори та відеокарти, глянувши десятиліття назад, середньостатистичний блок живлення мав потужність 600-700 ват і бронзову сертифікацію 80 Plus. Сьогодні це місце займають блоки живлення з потужністю 800+ ват та рейтингом 80 Plus Gold. І саме сюди спрямований погляд геймерів середнього та високого рівня, що вибирають блок живлення для нової системи. Зі своєю нещодавно випущеною серією ATMOS, яка включає блоки живлення потужністю 750 і 850 ват, Chieftec націлюється на саме цей сегмент.

Сьогодні ми розглядаємо більш потужну з двох моделей - 850 Вт ATMOS (модель CPX-850FC), блок живлення стандарту ATX 3.0 з рейтингом ефективності 80 Plus Gold. 850 ват - це саме мінімальна рекомендована точка для найвимогливіших відеокарт AMD та NVIDIA. І підтримка нативного 12VHPWR-коннектора - ще один плюс.

Специфікації

Technical data

Model

ATMOS 850W



Article no.

CPX-850FC



EAN code

0753263078407



Weight

1.52 kg /

3.04 kg (with package)



AC Input

100-240 V~ / 10-5 A



Frequency

50 - 60 Hz



+5V

20 A



+3.3 V

20 A



+5 V & +3.3 V combined

100 W



+12V1

70.8 A



Power Factor

>0.9



-12 V

0.3 A / 3.6 W



+5VSB

3.0 A / 15 W



Maximum Power

850 W




Features

ATX12V Version

ATX12V 3.0



Efficiency

80 Plus Gold



Dimensions

140 mm x 150 mm x 86 mm (DxWxH)



PFC

Active PFC (0.9)



Fan

120 mm FDB fan



Safety Features

AFC (Automatic Fan Speed Control)

OPP (Overload Protection)

OTP (Over Temperature Protection)

OVP (Overvoltage protection)

SCP (Short-circuit protection)

SIP (Surge Inrush Protection)

UVP (Under Voltage protection)

OCP (Over-Current Protection)



Warranty

5 Years




Обидві моделі Atmos 750 Вт та 850 Вт постачаються в однаковій коробці, на якій вказані всі потрібні характеристики для обох моделей. Проте на боці коробки є дуже виразна червона крапка, яка вказує, яка модель упакована всередині.



Відкривши коробку, ви побачите блок живлення, сумку для модульних кабелів та інструкцію користувача. Крім цього, в комплекті йде стандартний мережевий кабель і кріпильні гвинти.



В комплектній сумці ви знайдете набір оплетених кабелів. Оплетіння має досить невиразний дизайн із термоусадкою на обох кінцях. Основні кабелі, які подають енергію від +12 В колодки, в основному виготовлені з проводу AWG 18. Але проводи AWG 16 були б дуже бажаними.

Кабелі

Modular Cables

Cable type

Connectors per cable

Cable length

Cable count

MB (24/20 pins)

1

600 mm

1

CPU (8/4 pins)

1

700 mm

2

PCIe (8/6 pins)

1

700 mm

2

PCIe (8/6 pins)

2

700 mm + 150 mm

1

SATA

3

550 mm + 100 mm + 100 mm

3

Molex

4

550 mm + 100 mm +100 mm + 100 mm

1

12VHPWR

1 (12+4 Pins to 12+4 Pins)

600 mm

1



Atmos 850 Вт постачається з достатньою кількістю кабелів. Сюди входить пара двох окремих роз'ємів EPS та три окремих кабелі PCIe 6/8 pin. Технічно було б ідеально мати чотири окремі кабелі, оскільки наразі один кабель має подвійні виходи (особливо з урахуванням використання проводів AWG 18), це невелике зауваження.

В цілому немає значущих скарг. З урахуванням потужності блока живлення, у нього однозначно достатньо кабелів для блока потужністю 850 Вт. Є навіть достатньо роз'ємів живлення SATA для створення значущого мережевого сховища (NAS).

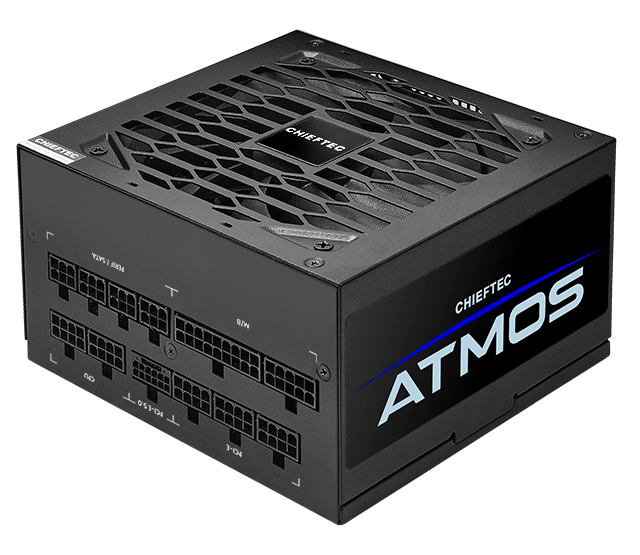

Невиразний матово-чорний блок живлення має стандартні розміри 140 мм x 150 мм x 86 мм і не викликає труднощів при встановленні навіть в корпус менший форм-фактору ATX. Хоча ми маємо вбудовану решітку спереду (а також стікер "гарантія не діє в разі вилучення"), на задній стороні блока живлення також розміщена традиційна таблиця технічних характеристик розподілу потужності.

З переднього боку розташовані роз'єми для всіх модульних кабелів. Під час використання всіх комплектних кабелів на блоці живлення не залишається невикористаних роз'ємів.

Окрім звичайного входу C14 на задній панелі, там є перемикач включення / виключення, а також кнопка вибору режиму роботи вентилятора, яка активує режим напівпасивної (ECO) роботи на задній стороні пристрою.

Відкривши блок живлення, ми бачимо відносно великий внутрішній простір. Ми відразу ж помічаємо, що для Atmos використовується плата, як для моделі 850 Вт, так і, можливо, для версій 750 Вт. Також, можливо, така сама використовується для деяких інших моделей із потужністю 650 та 550 Вт.

Atmos 850 Вт базується на топології повного моста із конструкцією послідовного резонансного перетвоювача, що досить типово для блоків живлення із схожими показниками ефективності. Для БЖ використовується контролер CM6901T6 SRC. Він розташований ззаду. Також, зазначимо, що задня сторона плати дійсно зелена.

Всі роз'єми і котушки покриті темним каучуком. Хоча розбирання може бути трохи складнішим, це зазвичай є надійним захистом від небажаного шуму від котушок.



Хоча частина первинного фільтрування (два y-конденсатори та один x-конденсатор) припаяна безпосередньо на роз'ємі живлення від мережі змінного струму, інші компоненти, включаючи MOV, два додаткових y-конденсатори та кілька дроселів, розташовані на основній платі.



Далі по лінії маємо подвійні діодні мости, стиснуті між радіаторами.

Лінії +3.3 В та +5 В подаються за допомогою плати DC-DC конвертера. У її основі ми бачимо PWM-контролер APW7159C.

Дочірня плата роз'ємів включає полімерні та електролітичні (серія Nippon Chemi-Con KHZ) конденсатори для фільтрації. Три додаткових конденсатори Nichicon можна знайти на основній платі безпосередньо поруч із платою роз'ємів.



Для основного (масивного) конденсатора у нас є один конденсатор на 680 мкФ / 400 В з такої самої серії Nippon Chemi-Con (цього разу серія KMR)

Для контролю використовується чіп IN1S429I-DCG, для якого відсутня будь-яка публічна документація.

Загальна якість збірки дуже хороша.

Atmos 850 включає вентилятор Hong Hua HA1225H12F-Z 120 мм, який працює на обертах до 2200 об/хв. Його з'єднано простим двохжильним роз'ємом і частково закрито пластиковою обшивкою для кращого розподілу потоку повітря по внутрішньому простору блока живлення. Як зазначено в характеристиках, вентилятор має гідродинамічний підшипник.

Наше нове обладнання для оглядів блоків живлення 2024 року складається з різних компонентів, які всі взаємодіють між собою і передають вимірювання на центральний сервер, призначений для реєстрації та аналізу даних. Всі тести виконуються при роботі блока живлення при напрузі 230 В / 50 Гц. Температура навколишнього середовища регулюється на рівні 40 °C, щоб імітувати фактичне середовище роботи всередині корпусу комп'ютера (не на відкритому стенді). Для вимірювання використовується осцилоскоп Rigol, а рівень шуму фіксується за допомогою мікрофона, розташованого на відстані 1 метра від БЖ. Значення рівня шуму в дБА стосуються лише блока живлення - в іспитувальному середовищі відсутні інші джерела шуму. Для навантаження на блок живлення використовуються кілька дистанційно керованих електронних навантажень. Щоб забезпечити відповідне навантаження високопотужних блоків живлення, ми виділяємо 4x 400 Вт для 12 В, 1x 200 Вт для 5 В і 1x 200 Вт для 3,3 В, що в сумі дає стабільність на потужності 2000 Вт.

Наша мета за такого підходу - виконати всі відповідні випробування, а також побудувати програмно-визначений інфраструктурний рівень наверху, де всі метрики збираються в один кастомний програмний продукт.

Кожен блок живлення тестується в межах 5% - 110% від своєї рейтингової потужності, з кроком 10% (5% для першого кроку).

Звісно, ці зміни в обладнанні та методології означають, що всі результати з раніше опублікованих оглядів не можуть безпосередньо порівнюватися з даними нових оглядів.

Загальні результати

Блок живлення не мав проблем із постачанням повної потужності (і ще 10% сверх того) за температури навколишнього середовища >40 °C без відхилень від ATX-специфікації.

Test results (AC @ 230 V) - Chieftec Atmos 850 W

Test

12 V

5 V

3.3 V

Power

(DC/AC)

Efficiency

Fan spinning?

Noise level

Temp

(In/Out)

Power Factor

5 %

2.85 A

1.01 A

1.02 A

42.93 W

81.38 %

No

26.7 dBA

41.7 °C

0.77

12.07 V

5.061 V

3.348 V

52.75 W

34.7 °C

10 %

5.91 A

1.68 A

1.70 A

85.44 W

87.56 %

No

26.7 dBA

43.3 °C

0.87

12.06 V

5.051 V

3.340 V

97.58 W

36.8 °C

20 %

12.44 A

2.57 A

2.60 A

171.77 W

91.10 %

No

26.7 dBA

46.2 °C

0.92

12.05 V

5.038 V

3.336 V

188.56 W

37.5 °C

30 %

19.32 A

3.00 A

2.97 A

257.57 W

91.28 %

No

26.7 dBA

47.7 °C

0.94

12.04 V

5.031 V

3.320 V

282.17 W

38.2 °C

40 %

26.29 A

3.46 A

3.45 A

344.54 W

91.58 %

0-300 RPM

26.7 dBA

48.6 °C

0.95

12.01 V

5.024 V

3.307 V

376.20 W

40.7 °C

50 %

32.99 A

4.34 A

4.32 A

431.15 W

92.24 %

1663 RPM

34.6 dBA

45.6 °C

0.95

11.98 V

5.002 V

3.292 V

467.42 W

37.6 °C

60 %

39.56 A

5.22 A

5.23 A

515.52 W

91.21 %

1848 RPM

37.5 dBA

44.6 °C

0.95

11.94 V

4.988 V

3.276 V

565.22 W

36.4 °C

70 %

46.28 A

6.12 A

6.13 A

602.08 W

90.97 %

1841 RPM

37.5 dBA

43.7 °C

0.96

11.92 V

4.972 V

3.261 V

661.87 W

38.1 °C

80 %

53.53 A

6.31 A

6.40 A

688.64 W

90.05 %

2092 RPM

38.9 dBA

41.2 °C

0.96

11.89 V

4.965 V

3.256 V

764.71 W

38.8 °C

90 %

60.34 A

7.13 A

7.22 A

774.38 W

89.50 %

2112 RPM

39.1 dBA

42.3 °C

0.96

11.86 V

4.954 V

3.245 V

865.26 W

38.7 °C

100 %

67.37 A

7.93 A

7.49 A

861.12 W

88.89 %

2154 RPM

40.2 dBA

39.9 °C

0.96

11.84 V

4.940 V

3.242 V

968.74 W

37.2 °C

110 %

74.46 A

8.89 A

8.30 A

950.62 W

87.17 %

2162 RPM

40.4 dBA

42.2 °C

0.96

11.82 V

4.921 V

3.224 V

1090.48 W

40.8 °C



До третини своєї рейтингової потужності вентилятор БЖ вимикається, і починає працювати лише при навантаженні у 40%. Хоча тихий профіль для навантаження до 40-50% є доволі загальним, настрій профілю дещо цікавий. Як тільки вентилятор починає обертатися, він дуже швидко набирає оберти понад 1600 об/хв. Хоча на цьому навантаженні його складно вважати дуже гучним, він точно вищий, ніж зазвичай хотілося б, коли вентилятор БЖ знаходиться наполовину від своєї рейтингової потужності. На пізніших етапах тестів, при понад 2000 об/хв, БЖ стає чітко чутним, хоча далеким від того, як зазвичай звучить сучасна відеокарта топового рівня під час гри.

Ефективність БЖ відповідає специфікації 80 Plus Gold при напрузі 230 В з піковою ефективністю до 92,2%. Ефективність навіть при 5% навантаженні перевищує 80%. Хоча Atmos впорався з тестом на 110% без проблем, ефективність на цьому етапі починає дещо знижуватися. Відхилення напруги на лінії +12В добре, і досягає лише 1,5% в тесті на перевантаження. Малі лінії мають трошки більше відхилення як на ниньому кінці, так і особливо на вищому, коли ми наближаємося до їх рейтингового об'єднаного ліміту потужності.

Шум і коливання

Ідеально вам хочеться, щостійна напруга, що постачається блоком живлення була абсолютно рівною, коли ви дивитесь через осцилоскоп. Однак через перемикаючий характер блока живлення ATX і менш ніж ідеальну поведінку всіх компонентів, що використовуються, ми отримуємо дуже невеликі коливання напруги. Специфікація ATX дозволяє коливання до 120 мВ для лінії +12 В і 50 мВ для малих ліній.

Загалом коливання дуже добре контролюються на лініях +12 В і +5 В. Лінія +3,3 В виділяється як трошки більш “шумна”, хоча вона все ще знаходиться в межах специфікації ATX.

Під час тестування не було виявлено ніяких непередбачуваних зразків.

Захист від короткого замикання

Захист від короткого замикання є однією з найбільш фундаментальних і важливих функцій для блока живлення. Якщо виявлено коротке замикання на будь-яких лініях, БЖ повинен вимкнутися і запобігти пошкодженню самого себе та інших компонентів.

Захист від короткого замикання працював відповідно до очікувань.

Вартість і висновок

Chieftec Atmos 850 W продається за, приблизно, 120 євро.

Плюси:

  • Здатний постачати і перевищувати повну потужність за підвищених температур оточуючого середовища

  • Дуже добре контрольоване коливання напруги

  • Багато роз'ємів для підключення

  • Конкурентоспроможна ціна

  • Сумісність з ATX 3.0 з природним роз'ємом 12VHPWR і кабелями

  • Компоненти високої якості

  • Поважний п'ятирічний термін служби

Мінуси
  • Дуже швидко зростаючий профіль вентилятора

  • Середня регуляція напруги

  • Оболонки кабелів використовують термостійкий трубчастий термоусаджувальний матеріал

Chieftec Atmos 850 W PSU демонструє дуже поважний ефективний результат для блока живлення середнього класу без удару по бюджету. Він не є яскравим і не отримає нагород за дизайн своїми кабелями, але це нормально. Для його основного призначення Atmos 850 W володіє дуже стабільною продуктивністю. Він пропонує ефективність 80 Plus Gold та підтримує ATX 3.0, що, враховуючи той факт, що блок живлення зазвичай переживає не одне оновлення інших компонентів, це обов'язково повинно бути в списку вимог для тих, хто купує все, крім основного офісного комп'ютера.

Хоча ми безперечно бачили більш добре контрольовану регуляцію напруги в інших блоках живлення, результати Atmos 850W не є чимось, на що можна скаржитися. Що є дрібницею, але це неприємна риса БЖ, - профіль налаштування вентилятора. Хоча блок використовує вентилятор високої якості, це залишає нас у сумніви, чи не було більш консервативного налаштування, щоб БЖ залишався достатньо прохолодним навіть при великих навантаженнях?

На ринку є кілька альтернатив в сегменті блоків живлення ~800 Вт із схожими характеристиками. При розгляданні альтернатив приходять на думку блоки живлення серії Thermaltake GF A3, схожі за характеристиками і ціною. Також можна згадати дорожчі серії Seasonic Focus V3 або FSP Hydro G Pro.
