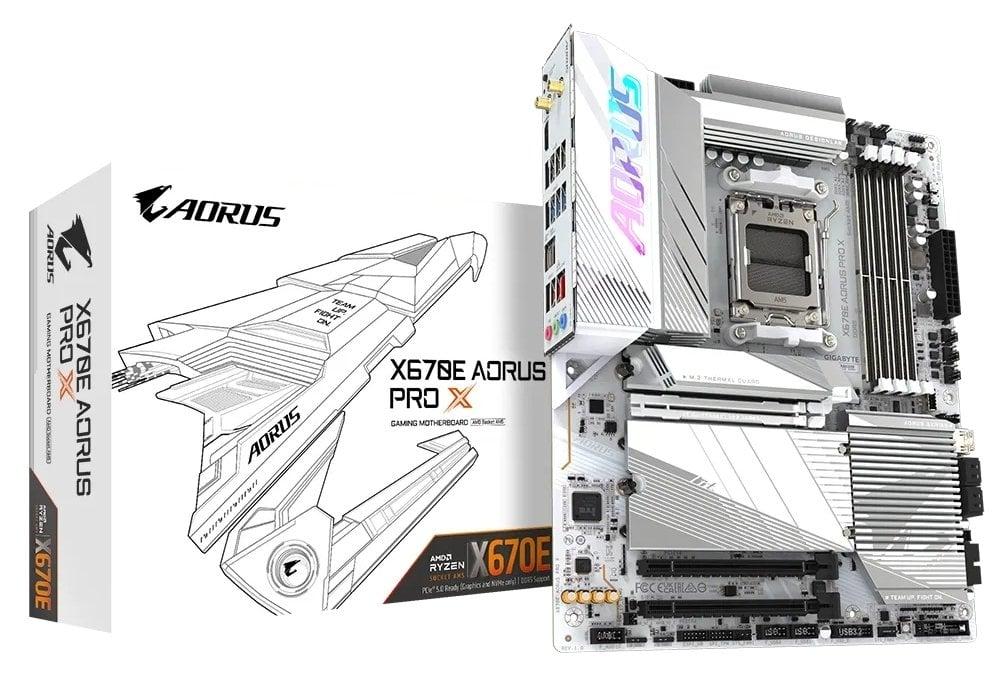

Огляд материнської плати Gigabyte X670E Aorus Pro X: Вражаюча у білому кольорі з багатьма USB-портами

Огляд материнської плати Gigabyte X670E Aorus Pro X: Вражаюча у білому кольорі з багатьма USB-портами

Материнська плата X670E Aorus Pro X від Gigabyte має майже все, що вам, ймовірно, потрібно з платформи X670E. Ви отримуєте два роз'єми PCIe 5.0 M.2, вбудований Wi-Fi 7, 12 USB-портів на задній панелі. Якщо вибір аудіокодеку найвищої якості не є вашою основною проблемою, Aorus Pro X повинна бути включена до вашого списку материнських плат.

1
Плюси

12 USB-портів на задній панелі

Швидкі затискачі для ВСІХ M.2

Два роз'єми PCIe 5.0 x4 M.2

Вбудований Wi-Fi 7


2
Мінуси
Застарілий аудіокодек

Пройшло чимало часу з моменту, коли ми мали AM5-плату на стенді для тестування, але на цей момент AM5 є зрілою платформою, яка підтримує нещодавно випущені APU серії 8000G та нові процесори, що очікуються приблизно наприкінці 2024 року. У цьому контексті ще є можливість для виробників материнських плат внести оновлення, від змін у дизайні до додавання нового обладнання (Wi-Fi 7) або навіть просто надання нативної підтримки для нових APU. Одна з таких оновлених плат зараз очолює наш тестовий стенд - Gigabyte X670E Aorus Pro X. Це біла материнська плата, з нововведенням у вигляді Wi-Fi 7.

За ціною трохи менше $330 ви отримуєте всі можливості платформи X670. Це включає в себе підсистему живлення для роботи з процесорами флагманського класу, велику кількість варіантів для файлосховища з чотирма роз'ємами M.2 (два з яких PCIe 5.0 x4) та чотирма SATA-портами, Ethernet на 2,5 Гбіт/с та вбудований Wi-Fi 7. Також є непоганий аудіокодек та цілих 12 USB-портів на задній панелі. За свої гроші вона пропонує користувачам переконливий список технічних характеристик.

У наших тестах плата довела, що може без проблем впоратися з нашим процесором AMD Ryzen 7950X. Її продуктивність була середньою і вище середньої в більшості тестів, включаючи геймінг. Незалежно від навантаження, чи то легке, чи важке навантаження, Aorus Pro X продемонструвала хорошу продуктивність протягом всього процесу бенчмаркінгу. Загалом, продуктивність з коробки не викликає занепокоєння.

Нижче ми розглянемо деталі плати і побачимо, чи заслуговує вона на місце в нашому списку найкращих материнських плат - вона має на це шанс. Але перед тим, як ми перейдемо до наших тестів і деталей плати, ми почнемо з переліку характеристик зі сторінки Gigabyte.

Характеристики материнської плати Gigabyte X670E Aorus Pro X

Сокет

AM5 (LGA 1718)

Чіпсет

X670E

Форм-фактор

ATX

Підсистема живлення

20 Phase (16x 70A MOSFETs for Vcore)

Відеовиходи

(1) HDMI (v2.1) (1) HDMI (v1.4)

USB порти

(1) USB 3.2 Gen 2x2 Type-C (20 Gbps) (3) USB 3.2 Gen 2 (10 Gbps) (4) USB 3.2 Gen 1 (5 Gbps) (4) USB 2.0 (480 Mbps)

Інтернет

(1) 2.5 GbE

Аудіовиходи

(3) Analog

PCIe x16

(1) v5.0 (x16) (1) v3.0 (x4) (1) v3.0 (x2)

PCIe x8

PCIe x4

PCIe x1

CrossFire/SLI

AMD CrossFire

DIMM слоти

(4) DDR5 8000+(OC), 192GB Capacity

M.2 роз'єми

(2) PCIe 5.0 x4 (128 Gbps) / PCIe (up to 110mm) (2) PCIe 4.0 x4 (64 Gbps) / PCIe (up to 110mm) Supports RAID 0/1/10

SATA порти

(4) SATA3 6 Gbps (Supports RAID 0/1/10)

USB на платі

(1) USB v3.2 Gen 2x2 (20 Gbps) Type-C (3) USB v3.2 Gen 2 (10 Gbps) (4) USB v3.2 Gen 1 (5 Gbps) (4) USB v2.0 (480 Mbps)

Підключення Fan/Pump

(8) 4-Pin (CPU Fan, CPU Fan/Water Pump, System fan

RGB

(3) aRGB (3-pin) (1) RGB (4-pin)

Панель діагностики

(1) Post Status Checker (4 LEDs)

Кнопки на платі

(3) Power On/Off and Reset buttons

SATA контролер

Wi-Fi / Bluetooth

Qualcomm QCNCM865 Wi-Fi 7 - 802.11ax, 320 MHz, MU-MIMO, BT 5.3)

USB контролер

Redriver for Front Panel 3.2 Gen 2x2

HD аудіокодек

Realtek ALC897

В комплекті з материнською платою Gigabyte X670E Aorus Pro X

Gigabyte не надіслала багато разом із нашим зразком для огляду, лише посібник і наклейку Aorus. Ймовірно, повна роздрібна версія включає антену для Wi-Fi, SATA-кабелі та можливо деякі інші дрібниці.

Дизайн Aorus Pro X

Gigabyte X670E Aorus Pro X Gigabyte X670E Aorus Pro X Gigabyte X670E Aorus Pro X

Дизайн Aorus Pro X X670E має унікальний вигляд, починаючи зі світло-сірої 8-шарової печатної плати. На верхній частині розташовані міцні металеві радіатори з білими акцентами, що надає йому справжньої відмінності ніж в усіх чорних материнських плат, з якими ми звикли працювати. На радіаторі зліва є логотип Aorus, підсвічений RGB-світлодіодами (це єдине місце з RGB-підсвічуванням), разом з легендарним соколом Aorus на радіаторі чіпсету. Це приваблива материнська плата середнього класу, особливо для тих, хто втомився від типової естетики материнських плат.

Починаючи з верхнього лівого кута, ми отримуємо кращий погляд на великі радіатори VRM, з'єднані тепловими трубками, і логотип Aorus. RGB-підсвічування, яке просвічує через радіатор, має багатобарвні кольори, але не надто яскраве. Керування вбудованим RGB та будь-якими, підключеними до вбудованих роз'ємів, здійснюється через програму Gigabyte's Control Center (GCC) та її розділ RGB. Над радіаторами розташовані два 8-контактних EPS-роз'єми (один обов'язковий) для живлення процесора.

Рухаючись праворуч, наступним, що ми бачимо, є чотири посилених слоти пам'яті DDR з фіксаторами зверху та знизу. Не хвилюйтеся, є достатньо місця для доступу до них. Gigabyte вказує підтримку неймовірних DDR5-8000, але, як завжди, ваш результат може відрізнятися, оскільки не всі процесори (зокрема, контролери пам'яті, вбудовані в процесори) готові до такого виклику. Ідеальним вибором залишається пам'ять від DDR5-6000 до 6400. Ні один з наших швидших комплектів пам'яті (DDR5-7200 та DDR5-8000) не працював на цій платі, але жоден з них не був у списку сумісності Memory QVL.

Перші три (з восьми) роз'ємів для вентиляторів типу 4-пін знаходяться над слотами пам'яті DDR. Кожен роз'єм підтримує як PWM-, так і DC-керовані пристрої. Потужність на кожному роз'ємі зазначена як 2A/24W, що має бути достатньо для більшості налаштувань. Керування цими роз'ємами здійснюється через програму Gigabyte Control Center або BIOS. Обома методами ви можете керувати ними вручну або використовувати заздалегідь налаштовані параметри.

У правому куті ми бачимо перші два (із чотирьох загалом) роз'єми RGB. У цьому місці розташовано 4-контактний RGB та 3-контактний ARGB; попереду, вздовж нижнього краю, знаходяться ще два роз'єми 3-контактного ARGB. Керування цими роз'ємами також здійснюється через програму GCC, яка пропонує кілька різних режимів підсвічування та можливість налаштування швидкості і інтенсивності.

Рухаючись вниз праворуч, ми помічаємо маленькі кнопки Power та Reset, 24-контактний ATX-роз'єм живлення плати, ще три роз'єми для вентиляторів/помпи типу 4-пін, та роз'єм передньої панелі USB 3.2 Gen 2x2 (20 Gbps). Між ними та правим слотом для пам'яті DDR знаходяться чотири діоди відлагодження (CPU, Boot, VGA, DRAM), які під час процесу POST світяться. Якщо система зависає в цей час, діод, який представляє область, де виникла помилка, залишається горіти, щоб ви могли приблизно зрозуміти, що відбувається, якщо ви не можете увійти в Windows або BIOS.

VRM на X670E Aorus Pro X складається з 20 фаз загалом, з 16 призначених для Vcore. Живлення постачається з 8-контактного роз'єму EPS до контролера Infineon. Потужність подається (по парі/в команді) до 16 транзисторів MOSFET TDA21472 70A від International Rectifier. Хоча це не найбільш надійне живлення за ціною, воно працювало добре з нашим Ryzen 9 7950X. А VRM не завадить вашим пригодам з розгоном.

Починаючи з лівого боку, повністю відкритий аудіотракт знаходиться внизу плати. Ви побачите роздільну лінію звуку до області введення/виведення вище, чотири жовті конденсатори, призначені для аудіо, та чіп/кодек Realtek ALC897. Ми б хотіли бачити кращий аудіо-кодек, наприклад, ALC1200/1220, щоб він відповідав прямим конкурентам.

В середині розташовано чотири роз'єми M.2 та три слоти PCIe. Починаючи з останнього, Aorus Pro X поставляється з трьома повнорозмірними слотами PCIe, кожен з яких працює на різних швидкостях. Верхній слот, основний для графічних карт, використовує посилений слот з подовженим EZ-Latch для полегшеного виймання відеокарти (з металевою підпорою на задній панелі). Цей слот отримує свої лінії через CPU і має ревізію PCIe 5.0 x16. Нижні два слоти підключаються через чіпсет і працюють на PCIe 3.0 x4 та 3.0 x2 (відповідно).

Серед слотів PCIe розташовано чотири роз'єми M.2, кожен з яких підтримує модулі довжиною до 110 мм. Верхні два роз'єми працюють на швидкості PCIe 5.0 x4 (128 Гбіт/с), тоді як нижні два працюють на PCIe 4.0 x4 (64 Гбіт/с). Не забувайте, що підтримка M.2 та PCIe залежить від процесора. Наприклад, якщо ви використовуєте APU (серія 8000, Phoenix 1/2), ви обмежені PCIe 4.0 x4 для сховища. Слоти PCIe працюють по-різному, з 4.0 x8 для APU на базі Phoenix 1 та 4.0 x4 для Phoenix 2.

Просуваючись праворуч, через чіпсет, ми бачимо унікальний для цього місця порт HDMI, чотири SATA-порти (підтримка RAID 0/1/10) та роз'єм передньої панелі USB 3.2 Gen 1 (5 Гбіт/с).

По всьому нижньому краю розташовано декілька відкритих роз'ємів. Тут все як зазвичай, включаючи додаткові USB-порти, роз'єми RGB та кнопки живлення/скидання. Нижче наведений повний список зліва направо.

Аудіороз'єм передньої панелі

(2) роз'єми ARGB з 3 контактами

Роз'єм TPM

Роз'єм системного вентилятора

(2) роз'єми USB 2.0

Роз'єм передньої панелі USB 3.2 Gen 1 (5 Гбіт/с)

Роз'єм системного вентилятора

Кнопка та перемичка Clear CMOS

Роз'єм панелі системи

Область заднього І/О нашої Aorus Pro X має такий же білий фон, як і дошка, що створює цілісний вигляд. Одне з перших, що ви помітите, - це велика кількість портів USB - всього 12. Є порт USB 3.2 Gen 2x2 (20 Гбіт/с) Type-C, три порти USB 3.2 Gen 2 (10 Гбіт/с), чотири порти USB 3.2 Gen 1 (5 Гбіт/с) та чотири порти USB 2.0 (480 Мбіт/с). Тут ви також знайдете кнопку Q-Flash+, роз'єми антени Wi-Fi 7, порт 2.5 GbE та аудіовихід на 3 роз'єми.

Прошивка

Gigabyte оновила BIOS на цій платі, що безсумнівно поліпшило попередню версію. Оновлений режим Easy Mode логічно структурований і відображає багато інформації про систему, процесор, оперативну пам'ять, швидкості обертання вентиляторів, і має кілька обраних опцій, включаючи профілі XMP та твіки ОЗП, підтримку Re-Size BAR, доступ до Smart Fan 6 та інше. Білі символи на чорному фоні легко читаються, а фіолетові та сині акценти зверху та знизу надають потрібного візуального оформлення.

Gigabyte X670E Aorus Pro X Gigabyte X670E Aorus Pro X

Режим Advanced також отримав оновлення. Хоча всі заголовки все ще розташовані зверху, вони тепер є більшими "кнопками" і легко вибираються за допомогою миші. Підсвічена смуга (де ви знаходитесь на сторінці) має оранжевий колір Aorus Orange і її легко видно. Кожна опція, яка вам потрібна і яку ви хочете, просто під рукою, і вам не потрібно прокладати кілька шарів, щоб досягти найбільш використовуваних функцій - особливо, якщо ви додаєте свої в розділ Обране.

Програмне забезпечення

Кілька місяців тому Gigabyte випустила новий набір програмного забезпечення під назвою Gigabyte Control Center (GCC). GCC - це все в одному, що керує кількома функціями, від керування RGB та вентиляторами до моніторингу обладнання та розгону. Він також допомагає знаходити, завантажувати та встановлювати оновлення драйверів для вашої системи. Це проста програма, яка робить свою роботу. Крім того, це набагато чистіший інструмент, ніж попередній App Center, і має нашу схвальну оцінку за широкий спектр функціональності, яку він пропонує користувачам.

Gigabyte X670E Aorus Pro X Gigabyte X670E Aorus Pro X

Тестова система

Ми оновили наш тестовий комп'ютер до операційної системи Windows 11 64-біт з усіма оновленнями. Ми залишили ту ж саму відеокарту Asus TUF RTX 3070 зі своїх попередніх тестових платформ, але оновили драйвер. Також ми оновилися до F1 22 для наших ігор і залишили Far Cry 6. Крім випадків, коли вказано інше, ми використовуємо найновішу не-бета версію BIOS материнської плати, доступну для загального користування. Обладнання, що використовується, таке:

CPU Intel Core i9-13900K
Memory GSkill Trident Z DDR5-5600 CL36 (F5-5600U3636C16GX2-TZ5RK)
  Kingston Fury Beast DDR5-6000 CL36 (KF560C36BBEAK2-32)
GPU Asus TUF RTX 3070
Cooling Coolermaster MasterLiquid PL360 Flux
PSU EVGA Supernova 850W P6
Software Windows 11 64-bit (22H2)
Graphics NVIDIA Driver 522.25

Benchmark Settings

Наші стандартні тести та вимірювання потужності виконуються за стандартними частотами процесора (включаючи будь-яке стандартне підвищення/турбо) з усіма увімкненими функціями енергозбереження. Ми встановлюємо оптимізовані значення за замовчуванням в BIOS та пам'яті, увімкнувши профіль XMP. Для цього базового тестування схема енергозбереження в Windows встановлена на Збалансовано (за замовчуванням), щоб ПК належним чином перебував у режимі очікування.

Procyon Version 2.6.848 64
  Office Suite (Office 365), Video Editing (Premiere Pro 23.6), Photo Editing (Photoshop 25.0, Lightroom Classic 12.5)
3DMark Version 2.27.8177 64
  Firestrike Extreme (v1.1) and Time Spy (v1.2) Default Presets
Cinebench R24 Version ‘build unknown’
  Open GL Benchmark - Single and Multi-threaded
Blender Version 3.6.0
  Full benchmark (all 3 tests)
Application Tests and Settings
LAME MP3 Version SSE2_2019
  Mixed 271MB WAV to mp3: Command: -b 160 --nores (160Kb/s)
HandBrake CLI Version: 1.2.2
  Sintel Open Movie Project: 4.19GB 4K mkv to x264 (light AVX) and x265 (heavy AVX)
Corona 1.4 Version 1.4
  Custom benchmark
7-Zip Version 21.03-beta
  Integrated benchmark (Command Line)
Game Tests and Settings
Far Cry 6 Ultra Preset - 1920 x 1080, HD Textures ON
F1 2022 Ultra Preset - 1920 x 1080, Ultra High (default) Bahrain (Clear/Dry), FPS Counter ON

Синтетичні бенчмарки

Синтетичні тести надають чудову можливість визначити, як працює плата, оскільки однакові налаштування повинні давати подібні результати продуктивності. Однак потужність турбо-підсилення та розширені часи пам'яті - це місця, де виробники материнських плат все ще можуть оптимізувати стабільність або продуктивність, і ці налаштування можуть впливати на деякі тести.

Gigabyte X670E Aorus Pro X Gigabyte X670E Aorus Pro X Gigabyte X670E Aorus Pro X

В наших синтетичних тестах X670E Aorus Pro X в цілому показав себе дуже добре, очолюючи або перевершуючи середній рівень у більшості тестів.

Timed Applications

Щодо тестів на час, знову ж таки, ця плата була однією з найшвидших у нашому тестуванні, навіть якщо тільки на невелику відмінність. На даний час це одна з найбільш продуктивних плат, які ми тестували.

Gigabyte X670E Aorus Pro X Gigabyte X670E Aorus Pro X Gigabyte X670E Aorus Pro X

3D Games and 3DMark

Починаючи з запуску Zen 4, ми оновили одну з наших ігор, F1 21 до F1 22, залишаючи Far Cry 6. Ми запускаємо ігри з роздільною здатністю 1920x1080, використовуючи налаштування Ultra (деталі перелічені вище). Із збільшенням роздільної здатності вплив на процесор зазвичай менше. Мета цих налаштувань полягає в тому, щоб визначити наявність різниці в продуктивності при найбільш часто використовуваних (і залежних від процесора/системи) налаштуваннях роздільної здатності з високими параметрами (Ultra). Ми очікуємо, що різниця між платами в цих тестах буде незначною, а більшість з них потраплятимуть в межі похибок вимірювань. Ми також додали мінімальне значення FPS, яке може впливати на ваш геймплейний та іммерсивний досвід.

Gigabyte X670E Aorus Pro X Gigabyte X670E Aorus Pro X

Нарешті, у наших ігрових тестах X670E Aorus Pro X також виступив добре. Коротко кажучи, ця плата дозволяє процесору Ryzen 9 7950X розгорнути свій потенціал, показуючи вражаючу всебічну продуктивність.

Overclocking

Протягом останніх кількох поколінь процесорів, можливості щодо розгону зменшувалися (принаймні на стороні AMD), тоді як потенціал за замовчуванням зростав. Для розгонщиків це означає менше можливостей для розваг. Для пересічного споживача - максимум з процесора без ручної настройки. Наша мета в цьому розділі - збільшити навантаження на VRM і перевірити, чи зможуть вони витримати додаткове навантаження. Розгін AMD CPU можна виконати кількома способами (всі ядра або настроєні значення PBO). Але для простоти ми просто перейшли до розгону всіх ядер на 5,4 ГГц з напругою 1,30 В, щоб збільшити вихідну потужність.

Оскільки наш підхід полягає в додаванні потужності через всі ядра, ми просто збільшили множник CPU до 54x, вручну встановили напругу на 1,30 В і налаштували LLC для мінімізації відхилення напруги. AMD стверджує, що найкращий вибір ОЗП приблизно на рівні DDR5-6000, тому ми використали комплект Kingston Fury, встановили профіль AMD EXPO і перевірили стабільність.

На стороні пам'яті ми встановили наш комплект Kingston Fury Beast DDR5-6000 в систему, увімкнули XMP і перевірили його без проблем, як очікувалося (зображено вище). Однак наші комплекти DDR5-7200 і DDR5-8000 не працювали. Вони не були у списку QVL, тому це було очікувано.

Енергоспоживання / Температури VRM

Ми використовували тест на стабільність системи в AIDA64 з увімкненими функціями Stress CPU, FPU, Cache та Memory для тестування потужності, використовуючи значення максимального споживання енергії. Вимірювання ватності здійснювалось за допомогою приладу Kill-A-Watt, щоб зафіксувати все споживання ПК (за винятком монітора). Єдиною змінною, є материнська плата; всі інші частини залишаються незмінними. Зверніть увагу, що ми перейшли до використання лише графіків споживання енергії за замовчуванням/температур VRM, оскільки цей розділ спрямований на те, щоб переконатися, що подача потужності може впоратися з чіпом навіть під час розгону. Оскільки, в цілому, ми використовуємо менше потужності для отримання більше тактових частот, і ці набори даних більше новіші, ніж корисні. Ми також обмежені температурою на процесорі, тому додавання більше потужності неможливе.

Споживання енергії на платі Aorus Pro X було відносно високим як у режимі очікування, так і при навантаженні. Коли система перебувала в режимі очікування, споживання енергії знизилося до приблизно 77 Вт, тоді як під час навантаження під час тесту на стрес, воно сягнуло максимального значення приблизно 295 Вт (одне з найвищих значень). Я сумніваюся, що ви помітите ці відмінності на своєму рахунку за електроенергію, але це не одна з найбільш ефективних плат, які ми тестували.

Gigabyte X670E Aorus Pro X Gigabyte X670E Aorus Pro X

Температури VRM на нашій платі були відносно низькими для використаної потужності. Теплові трубки, які з'єднуються з тепловідвідними плитами VRM, добре впоралися з тим, щоб забезпечити нормальну температуру роботи елементів живлення. Ви будете обмежені охолодженням процесора, перш ніж материнська плата/VRM стануть обмежуючим фактором.

Підсумок

Материнська плата Gigabyte X670E Aorus Pro X пропонує користувачам щось на зразок оновлення середнього життєвого циклу, яке приносить відмінний вигляд від звичайних чорних плат, оновлення до Wi-Fi 7 та є однією з небагатьох плат у цьому ціновому діапазоні з двома роз'ємами PCIe 5.0 x4 M.2. Підтримка пам'яті зазначена на дуже високому рівні DDR5-8000 МГц, але, як завжди, ваші можливості можуть відрізнятися, оскільки досягнення таких швидкостей залежить від конкретного комплекту, а також від якості вбудованого контролера пам'яті у процесорі. Його продуктивність також була однією з кращих, що ми бачили на цій платформі, хоча різниця між нею та іншими платами не дуже велика.

Конкуренція у цьому сегменті дуже жорстка, оскільки кожен провідний виробник плат пропонує продукти приблизно за $300. Є знаменита ASRock X670E Steel Legend ($299.99), MSI’s MAG Х670E Tomahawk WIFI ($299.99) та Asus Prime X670E-Pro WIFI ($319.99). Жодна з цих плат не має такого крутого білого/сірого вигляду, як Aorus Pro X, і лише Pro X пропонує Wi-Fi 7 та два роз'єми M.2, сумісні з PCIe 5.0. Проте, якщо інтегрований аудіо модуль є важливим, то решта цих плат використовують кращий кодек. Проте, жодна з них не виділяється серед інших.

Якщо ви шукаєте середньокласну материнську плату для процесорів AMD AM5 і мрієте про надшвидкі накопичувачі, багато USB-портів, швидкий Wi-Fi та унікальний вигляд, то далі шукати не варто. Проте, інші плати також пропонують привабливі варіанти. Проте, якщо тематика вашої збірки відповідає такому виразному вигляду цієї плати, вона заслуговує на серйозне розглядання.

Джерело: Tom's HardwareGigabyte X670E Aorus Pro X motherboard review: Striking in white, with lots of USB
