Огляд ASRock PG Z790 Riptide: найкраща плата Z790 за 230 доларів

ASRock PG Z790 Riptide оцінюється як одна з найбільш добре оснащених материнських плат у ціновому діапазоні близько $230

Крім розмаїття варіантів для зберігання даних (восьми портів SATA і п'ятьох роз'ємів M.2), вона продемонструвала себе як конкурентоспроможна у всіх вимірюваних показниках і має привабливий зовнішній вигляд, особливо якщо вам подобається підсвічування RGB.

Останньою до нас на тестову платформу потрапила бюджетна материнська плата ASRock Phantom Gaming Z790 Riptide. На момент публікації вона коштувала $229 і пропонує користувачам добре збалансоване рішення за ціною, яку більшість може собі дозволити. За ці гроші ви отримуєте в основному чорний дизайн, який підходить для більшості тематик збірок, з яскравою смугою RGB вздовж нижнього роз'єму M.2. Щодо апаратної частини, ASRock продовжує свій тренд вартості за долар, включаючи роз'єм M.2 з підтримкою PCIe 5.0 і вбудовану підтримку Wi-Fi 7, де інші цього можуть не мати. Загалом, це добре обладнана та недорога материнська плата Z790.

Важко знайти щось краще обладнане за цю ціну. Більшість материнських плат Z790 в ціновому діапазоні понад $230 не мають роз'єму M.2 з підтримкою PCIe 5.0, Wi-Fi 7, і принаймні деяких опцій для зберігання даних. Плати під Raptor Lake Refresh від інших виробників материнських плат, як правило, дорожчі, і їхні специфікації залишаються такими ж. Крім того, ви отримуєте якісний аудіо кодек останнього покоління, 2,5 Гбіт/с Ethernet на базі Killer E3100G, і, налаштувавши кулер 360/420 AIO-кулер, BIOS, який дозволить лише вашому охолодженню бути обмежувальним фактором продуктивності. Як ви побачите пізніше, наша плата добре себе зарекомендувала в наших тестах, особливо в офісних бенчмарках Procyon.

Нижче ми розглянемо деталі плати і побачимо, як вона виступила в усіх тестах порівняно з кількома іншими новими материнськими платами Z790. У неї велике можливість потрапити до нашого списку найкращих материнок серед бюджетних плат і вона заслуговує вашої уваги порівняно з дорожчими варіантами в сегменті середнього класу, враховуючи характеристики. Перш ніж ми перейдемо до цих деталей, ми розпочнемо з переліку характеристик з сайту ASRock.

Специфікації: ASRock PG Z790 Riptide

Комплектація ASRock PG Z790 Riptide

У коробці майже немає аксесуарів. Ви отримуєте SATA-кабелі, антену для Wi-Fi, посібник, термісторний кабель і кабель розгалужувача ARGB. Вам потрібно буде знайти драйвери на веб-сайті ASRock, оскільки диск або USB-накопичувач не входять до комплекту.

Дизайн Z790 Riptide

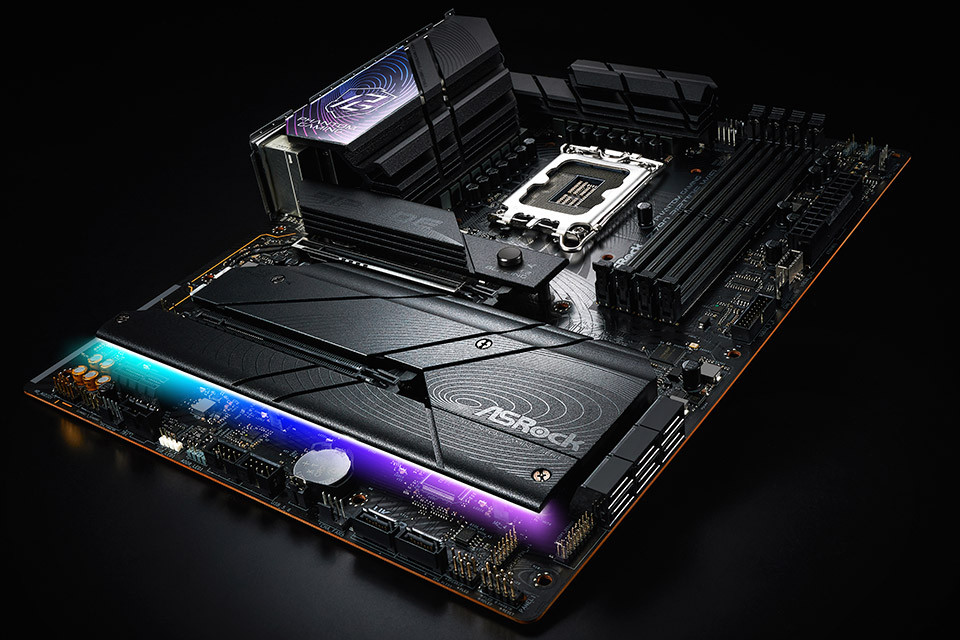

Материнська плата Z790 Riptide від ASRock повторює дизайн інших моделей Phantom Gaming (PG), працюючи в all-black стилі з хвильовим малюнком на 8-шаровій платі PCB. Монотонність дизайну розбавляє символ PG на лівому радіаторі VRM, а також круглий блакитно-пурпурний малюнок. Радіатор заходить згори над панеллю вводу-виводу, що створює акуратний вигляд. Нижня частина плати має кілька тепловідводів, що покривають всі п'ять роз'ємів M.2, і той самий хвильовий малюнок видно, але в чорному кольорі. Верхній радіатор для роз'єму PCIe 5.0 має функцію швидкого зняття - це приємна додаткова можливість.

По всій довжині нижнього теплоотводу M.2 є яскрава смуга RGB-світлодіодів, яка підсвічує внутрішній простір корпусу вашого комп'ютера. Кольори насичені, і за замовчуванням вони яскраві! За допомогою програми Polychrome від ASRock ви можете регулювати і керувати вбудованим підсвічуванням та будь-якими підключеними пристроями RGB. Навіть якщо це бюджетна материнська плата, вона виглядає добре, і ви не будете проти показати її всередині корпусу. Проте, якщо б адаптер Wi-Fi був прихований, це додало б охайності вигляду.

Наша подорож по платі починається в верхньому лівому куті, де ми бачимо подвійні роз'єми EPS на 8 контактів (один обов'язковий) для живлення ЦП. Нижче знаходяться два радіатори для охолодження VRM. Вони великі і мають достатню площу поверхні для збереження якісного температурного режиму VRM в межах специфікацій.

В зоні сокета і трохи вище роз'єму M.2 перший (з шести) роз'єм для вентиляторів на 4 контакти. Кожен роз'єм підтримує пристрої з управлінням PWM і DC. CPU_FAN2/WP і CHA_FAN1-4 автоматично визначають, чи використовується пристрій на 3 контакти або на 4 контакти. Для інших вам потрібно встановити його вручну. CPU_FAN2/WP і CHA_FAN1-4 підтримують потужність до 2A/24Вт кожен, тоді як інші - до 1A/12Вт. Є багато роз'ємів і достатньо потужності для всіх.
Продовжуючи праворуч від роз'єму, ми знаходимо чотири непідсилених слоти для оперативної пам'яті з механізмами блокування зверху і знизу. ASRock вказує підтримку до 192 ГБ, приймаючи комплекти пам'яті на 24/48 ГБ зі швидкостями до DDR5-8000+ (OC). Наші базові комплекти пам'яті DDR5-6000 і DDR5-7200 працювали, але комплект DDR5-8000 не хотів співпрацювати належним чином. Він не був у списку Memory QVL, хоча деякі інші SKU в ньому є. По всій правій кромці ми також знаходимо ще один 4-контактний роз'єм для вентилятора і 4-світлодіодний індикатор статусу POST за ним. На відміну від інших плат з цим інструментом, Z790 Riptide використовує чотири червоних світлодіода, тоді як інші використовують унікальні кольори. Крім того, вони не позначені, тому вам доведеться переглянути посібник, щоб визначити, який світлодіод відповідає якій проблемі (процесор, завантаження, оперативна пам'ять, відеокарта). Наступним є 24-контактний роз'єм ATX для живлення плати, роз'єм передньої панелі USB 3.2 Gen 2x2 (20 Гбіт/с), ще один 4-контактний роз'єм для вентилятора, і, нарешті, 19-контактний роз'єм передньої панелі USB 3.2 Gen 1 (5 Гбіт/с) для додаткового підключення передніх USB.

Система живлення Z790 Riptide складається з 18 фаз загалом, з 16 призначеними для процесора. Енергія подається від 8-контактних роз'ємів EPS до контролера Renesas RAA229131. Вона переходить до 16 SPS MOSFET Intersil ISL99390 зі значенням 90А. Це одна з найбільш надійних систем живлення в ціновому діапазоні до $230. 1440A, що доступні, більше ніж достатньо для роботи з флагманським процесором Intel i9-14900K, навіть при роботі в режимі розгону.

Внизу плати, ліва сторона приховує аудіороз'єм. У цьому випадку можна побачити повністю відкритий кодек Realtek ALC1220 і кілька жовтих конденсаторів, призначених для аудіо. Більшість користувачів знайдуть цей останній прапорець повністю прийнятним, оскільки ви рідко зустрінете новіший кодек за цією ціною.

У середині плати розташовані три слоти PCIe і П'ЯТЬ роз'ємів M.2. Починаючи зі сховища, всі п'ять роз'ємів підтримують модулі розміром до 80 мм, чотири з них працюють зі швидкістю PCIe 4.0 x4 (64 Гбіт/с), а один (верхній роз'єм) - з роз'ємом PCIe 5.0 x4 (128 Гбіт/с). Зверніть увагу, що коли M.2_Gen5 (верхній роз'єм) зайнятий, PCIE1 знижується до режиму х8. Я б хотів побачити більш значущий радіатор на роз'ємі PCIe 5.0; в іншому випадку, конфігурація відмінна. Ми перескакуємо через радіатор мікросхеми до правої кромки і знаходимо шість з восьми SATA-портів. Якщо ви хочете налаштувати RAID для своїх NVMe або SATA-дисків, обидва підтримують режими RAID 0/1/5/10. Між п'ятьма роз'ємами M.2 розташовані два повнорозмірні слоти PCIe та один слот PCIe x1. Верхній слот підключається через процесор і підтримує повну швидкість PCIe 5.0 x16. Середній слот підключається через чіпсет і підтримує до PCIe 4.0 x4. Нарешті, відкритий слот PCIe x1 підключається через процесор і працює зі швидкістю PCIe 3.0 x1. Якщо ви хочете спробувати свою удачу з багатоканальною графікою, Riptide підтримує AMD Crossfire.

По всій нижній кромці плати розташовано кілька відкритих вертикальних “гребінок”. Тут ви знайдете додаткові USB, роз'єми для системних вентиляторів, SATA-порти та інше.

Нижче подано повний список зліва направо:

• Роз'єм аудіо передньої панелі
• Перемикач очищення CMOS
• Колодка термодатчика (2-контактний)
• Роз'єм вентилятора корпусу
• Роз’єм Thunderbolt AIC (5-контактний)
• Роз'єми RGB (4-контактний та 3-контактний)
• (2) Колодки USB 2.0
• Роз’єм вентилятора корпусу
• (2) SATA-порти (вертикальні)
• Роз'єм передньої панелі

На задній панелі ІО порти відповідають чорно-сірій тематиці Phantom Gaming і, разом із світлосірими написами, роблять порти легкими для читання. Пристрої з'єднання Wi-Fi 7 розташовані ліворуч, під HDMI та DisplayPort. Далі йдуть шість USB-портів: два USB 2.0 (480 Мбіт/с), п'ять USB 3.2 Gen1 (5 Гбіт/с), включаючи Type-C, і два USB 3.2 Gen 2 (10 Гбіт/с), які також є портами Lightning USB. Над ними розташований порт Killer E3100 2.5 GbE. І наостанок, праворуч, є аудіороз'єм із трьома виходами.

Ще одна функція, на яку варто звернути увагу, - це роз'єм eDP на задній стороні плати. З його допомогою користувачі можуть підключити додатковий дисплей, такий як комплект ASRock Side Panel Kit розміром 13.3 дюйма. IPS-панель підтримує роздільну здатність до 1920x1080 при частоті оновлення 60 Гц і допомагає відображати системну інформацію або майже все, що вам потрібно.

Програмне забезпечення

Подібно до інших плат ASRock, Nova починає роботу в режимі Easy Mode - переважно інформативний - але дозволяє змінити кілька параметрів (XMP, профілі, порядок завантаження, Fan-Tastic Tuning і т. д.). Чорний фон та синьо-фіолетові акцентні кольори відповідають вигляду Phantom Gaming і легко читаються. Режим Advanced відображає заголовки вгорі, з деталями нижче.

Тут ви можете налаштувати все, що може бути налаштоване, оскільки ASRock включає всі можливі опції. Розгін простий, більшість опцій знаходяться на одній сторінці, хоча деякі опції живлення знаходяться в іншому розділі. Це логічна структура. Рухи плавні, і читати легко - ніяких суттєвих скарг на програмне забезпечення ASRock від нас.

Тестова система / Порівняння

Ми оновили наш тестовий комп'ютер до операційної системи Windows 11 64-біт з усіма оновленнями на середину жовтня 2023 року. Ми залишили ту ж саму відеокарту Asus TUF RTX 3070 з наших попередніх тестових платформ, але оновили драйвер до останньої версії, залишивши наші ігри, F1 22 і Far Cry 6, незмінними. Крім випадків, коли зазначено інше, ми використовуємо останній не-бета-версію BIOS материнської плати, доступну для громадськості, використовуючи налаштування "оптимізовані за замовчуванням", за винятком пам'яті (XMP). Апаратне забезпечення та драйвери, які ми використовували, наведені нижче:

Складові тестової системи

Бенчмарки

Наші стандартні тести та тести на споживання енергії проводяться за допомогою стандартних частот ЦП (включаючи будь-яке типове збільшення/підвищення) з усіма функціями енергозбереження увімкненими. Ми встановлюємо оптимізовані значення за замовчуванням в BIOS, а також пам'ять, включивши профіль XMP. Для цих вихідних тестів схема енергозбереження Windows встановлена на Збалансовану (за замовчуванням), щоб ПК відповідно перебував у режимі очікування.

Синтетичні бенчмарки

Синтетичні тести надають відмінний спосіб визначення того, як працює плата, оскільки однакові налаштування повинні давати схожі результати продуктивності. Однак потужність турбонаддува та розширені пам'яті - місця, де виробники материнських плат все ще можуть оптимізувати для стабільності або продуктивності, і ці налаштування можуть вплинути на деякі тести.

У більшості синтетичних тестів продуктивність була приблизно середньою або трохи нижчою за середній рівень. Тест Procyon Office показав відмінні результати, одні з найкращих, які ми бачили серед усіх тестів. З лімітом PL2 на рівні 320 Вт за умови використання охолодження на 360/420 мм AIO, ви обмежені охолодженням у будь-яких тривалих багатопотокових тестах, так само, як і з будь-якою материнською платою з вільними налаштуваннями PL вище від специфікації Intel.

Додатки з таймером

У наших програмах з таймером Z790 Riptide була середньою у Corona і LAME і трохи швидше, ніж у Handbrake. Тут немає чого перейматися.

Ігри та 3DMark

Починаючи з запуску Zen 4, ми перейшли від F1 21 до F1 22 у наших тестових іграх, залишивши Far Cry 6. Ми запускаємо ігри з роздільною здатністю 1920х1080 за високими налаштуваннями (деталі наведені вище). Чим вища роздільна здатність, тим менший вплив має процесор. Мета цих налаштувань - визначити наявність різниці в продуктивності при найбільш поширеній (і залежній від ЦП/системи) роздільній здатності з налаштуваннями, які більшість людей використовують або прагнуть до них (високі налаштування). Ми очікуємо, що різниця між платами в цих тестах буде незначною, і більшість з них буде в межах похибки вимірювань. Ми також додали значення мінімального FPS, яке може вплинути на ваш геймплей та іммерсивний досвід.

У тестах ігор це була історія двох тестів. У частині 3DMark наша Z790 Riptide була найвище оціненою серед наших протестованих плат, хоча й не набагато. Тестування ігор показало середній результат у Far Cry 6, змішуючись з іншими результатами, тоді як у F1 22 вона була трохи повільнішою за середній результат на кілька відсотків. Якщо у вас немає лічильника кадрів, ви ніколи не помітите різницю.

Розгін

Покоління за поколінням, можливості для розгону постійно зменшуються як у процесорів Intel, так і у AMD, і виробники материнських плат намагаються встановити себе окремо від безлічі варіантів, доступних для споживача. З розгоном зменшується потенціал, тому ми залишили ядра на заводських налаштуваннях, але будемо підтискати Інтегрований контролер пам'яті (IMC) для швидшої оперативної пам'яті. Нагадую, що для процесорів 14-го покоління максимальна заводська специфікація для пам'яті - DDR5-5600. У нас є набори оперативної пам'яті DDR5-7200 та DDR5-8000 для тестування вищих швидкостей.

Використовуючи найновіший BIOS на момент написання (5.07 від 29.12.23), нам вдалося запустити наш набір оперативної пам'яті DDR5-7200 від Teamgroup (увімкніть XMP та рухайтеся вперед). Однак наш набір оперативної пам'яті DDR5-8000 від Klevv не хотів працювати. Цей конкретний набір не був у списку сумісності пам'яті ASRock, але подібні набори DDR5-8000 (навіть від Klevv) були. Якщо ви намагаєтеся використовувати таку швидку пам'ять, переконайтеся, що вона є у списку сумісності, І Маєте контролер пам'яті, який зможе досягти таких швидкостей, оскільки не багато з них буде працювати понад 8000 МГц.

Енергоспоживання / Температури VRM

Ми використовували тест на стабільність системи AIDA64 з увімкненими функціями Stress CPU, FPU, Cache і Memory для тестування потужності, використовуючи значення максимального споживання електроенергії. Покази ваттажу були взяті з розетки за допомогою вимірювача Kill-A-Watt для захоплення всього ПК (за винятком монітора). Єдиним змінним елементом, який змінюється, є материнська плата; всі інші компоненти залишаються незмінними. Зверніть увагу, що ми перейшли до використання лише графіків споживання енергії за замовчуванням / температури VRM. Оскільки система використовує кожен доступний градус Цельсія, якщо ви не використовуєте систему охолодження нижче нуля, ви будете використовувати більше енергії та генерувати більше тепла за налаштувань за замовчуванням.

Споживання енергії на цій платі також було схожим на два стани. У режимі очікування плата споживала близько 60 Вт, що є другим найнижчим показником до цього часу. Під час тестування навантаженням вона досягала піку на рівні 428 Вт, увійшовши до групи з деякими з найвищих результатів. Великі результати навантаження зумовлені налаштуванням кулера на межу PL2, встановлену на рівні 320 Вт.

Температури VRM досягали піку незначно більше 60 градусів Цельсія, що значно нижче ліміту SPS MOSFETs. Це було досягнуто завдяки налаштуванням нашого кулера, які підвищили межу PL. Цікаво, що під час нашого тестування ми ніколи не спостерігали повної потужності в 320 Вт через термічне обмеження. Однак VRM та радіатори впоралися з нашим i9-14900K без зволікань. Ви навіть зможете робити розгон без страху. Просто переконайтеся, що у вашому корпусі достатньо потоку повітря, як і з будь-якою системою.

Підсумки

ASRock знову вразив у Z790 PG Riptide. Якщо ваша збірка використовує багато сховищ, типу M.2 або SATA, це одна з найменш дорогих плат з восьмома портами SATA і одна з найбільш доступних з п'ятьма роз'ємами M.2 (один із них може працювати з PCIe 5.0). На додаток до цього, ви отримуєте потужну поставку енергії, вбудовану Wi-Fi 7 та нативну підтримку процесорів 14-го покоління. В основному чорний вигляд і яскраве підсвічування RGB гарно вписуються в більшість корпусів і тем збірок. Ви також отримуєте eDisplayPort, якщо хочете використовувати монітор із підтримкою eDP. Загалом, це добре збалансована материнська плата з небагатьма недоліками, особливо за таку ціну. Єдині нюанси, з якими можна зіткнутися, це загалом повільні USB-порти на задній панелі з лише двома портами USB 3.2 Gen 2 (10 Гбіт/с), тоді як у більшості конкурентів є три і порт Type-C 20 Гбіт/с на задній панелі (для цієї плати - на передній панелі). У іншому випадку вона має все, що більшість користувачів, ймовірно, очікуватиме від платформи Z790.

Вибір правильної бюджетної материнської плати важливий, оскільки ви захочете бути впевненими, що отримуєте найбільше за свої гроші. Цей сегмент ділиться з аналогічними платами, включаючи Asus TUF Gaming Z790-Plus Wi-Fi ($249), MSI Pro Z790-A MAX Wi-Fi ($259.99), Gigabyte Z790 Aorus Elite X AX ($289.99). Ці плати нативно підтримують процесори 14-го покоління і вважаються "оновленням" або середнім оновленням в циклі. Тільки в MSI є Wi-Fi 7, тоді як в усіх немає роз'ємів для M.2-сховищ, здатних до PCIe 5.0 (і далеко не п'ять роз'ємів M.2 загалом), і також вони менші за кількістю портів SATA. Хоча більшості з нас не потрібен Wi-Fi 7 або така кількість сховищ, плата ASRock все ще менш дорога за решту, пропонуючи більше з точки зору характеристик.

В кінці кінців, якщо ви шукаєте бюджетну материнську плату Z790, Riptide є однією з кращих в своєму ціновому діапазоні.

Джерело: Tom's Hardware: ASRock PG Z790 Riptide Review: Best Z790 board around $230
