Огляд Jiushark JF13K Diamond: Інноваційне повітряне охолодження, ідеальне для SFF систем

Огляд Jiushark JF13K Diamond: Інноваційне повітряне охолодження, ідеальне для SFF систем

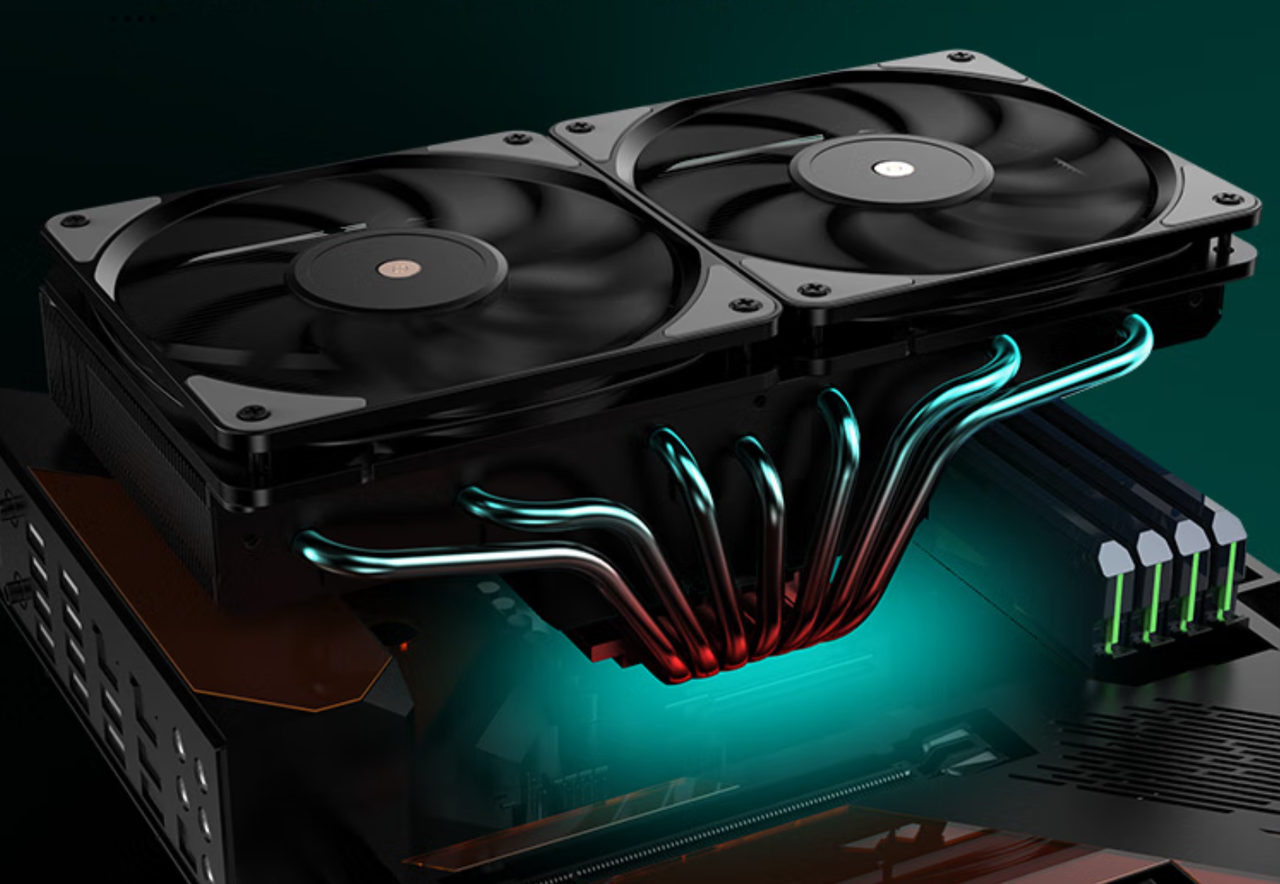

Jiushark JF13K Diamond - це дійсно інноваційний повітряний кулер, який забезпечує хорошу продуктивність для обмеженого простору SFF корпусів.

1
Плюси:
  • Унікальний дизайн
  • Сумісність з SFF
  • Доступна ціна $40
  • Не заважає високій оперативній пам'яті

2
Мінуси:
Обмежена доступність у США та Європі

Jiushark - це ім'я, яке, мабуть, не знайоме широкій аудиторії, але компанія більше відома в Азії. Компанія була заснована п'ять років тому, і перша частина назви компанії (jiŭ) перекладається як число дев'ять мандаринською мовою, а її девіз - "простота перш за все, повернення до основ".

Джюшарк JF13K Даймонд

Ми вже раніше розглядали Juishark, виділяючи деякі з його унікальних продуктів, таких як Jiushark M.2 Three, кулер для M.2 SSD, який використовує радіатор з подвійною тепловою трубкою та вентилятором, дуже схожий на міні кулер для процесора.

Зараз ми розглядаємо Jiushark JF13K Diamond, унікальний повітряний кулер з інноваційною формою, що включає повітряне охолодження “зверху вниз” через 240 мм радіатор. Чи дійсно цей новий дизайн достатньо ефективний, щоб потрапити до нашого списку найкращих кулерів, чи він просто розрахований на привернення уваги? Нам потрібно провести тестування, щоб переконатися в цьому, але спершу розглянемо особливості та встановлення цього кулера.

Джюшарк JF13K Даймонд

Специфікації

Кулер

Jiushark JF13K Diamond

Габарити

241 (Д) x 121 (Ш) x 92мм (В)

Матеріал радіатора

Алюміній

Теплові трубки

7x 6мм мідних теплових трубок

Сумісність з сокетами

Intel: LGA 1700, 1200, and 115x



AMD: AM3, AM4, and AM5

Основа

Нікельована мідь

Макс. TDP (на основі тестування)

190W на Intel i7-13700K, 123W на Ryzen 7 7700X



Пакування та комплектація

Джюшарк JF13K Даймонд

У комплект входить:



240 мм радіатор із сімома тепловими трубками

Два тонких вентилятори 120 мм, попередньо встановлені

Термопаста

Кріплення для всіх сучасних сокетів CPU (включаючи AM5 та LGA1700)

Змінна задня пластина AM5

Задня пластина Intel

Адаптер для гайок викрутки


Цей кулер обіцяє бути цікавим рішенням для тих, хто шукає компактне та ефективне охолодження для своїх систем.

Встановлення

Процес встановлення Jiushark JF13K Diamond

Встановлення Jiushark JF13K Diamond досить просте і зрозуміле, але я б не назвав його легким. Хоча його можна встановити самостійно, на платформах Intel краще мати помічника, щоб зменшити клопоти.

Процес встановлення досить схожий на платформах AMD та Intel.

Встановлення на платформу AMD (AM4 або AM5)

Видалення стандартної задньої пластини:

Джюшарк JF13K Даймонд

Спершу потрібно зняти стандартну задню пластину.

Використовуйте включену торцеву викрутку, щоб послабити гвинти сокета CPU, і задня пластина легко зніметься.

Встановлення нової задньої пластини:

Джюшарк JF13K Даймонд

Притисніть замінну задню пластину до материнської плати та закріпіть торцеві гвинти.

Підготовка монтажних рейок:

Джюшарк JF13K Даймонд

Візьміть довгі гвинти і закріпіть їх на монтажних рейках за допомогою включених стійок.

Закріплення монтажних рейок на кулері:

Джюшарк JF13K Даймонд

Використовуйте чотири включені гвинти, щоб закріпити монтажні рейки до основи кулера.

Закріплення кулера на задній пластині:

Найскладніший крок: притискаючи кулер до материнської плати, потрібно закріпити кулер до задньої пластини за допомогою включених болтів.

Це трохи легше зробити на AM5, оскільки задня пластина вже закріплена, але з Intel потрібно утримувати і задню пластину, і кулер на місці, закріплюючи болти.

Jiushark включає адаптер, який дозволяє використовувати викрутку для закріплення болтів.

Джюшарк JF13K Даймонд

Цей процес може здатися трохи складним, особливо для новачків, але з правильними інструментами та трохи терпіння ви зможете успішно встановити Jiushark JF13K Diamond і насолоджуватися його ефективним охолодженням у вашій системі.

Особливості Juishark JF13K Diamond

Інноваційний радіатор 240 мм з верхнім охолодженням

JF13K Diamond має інноваційний радіатор 240 мм з верхнім охолодженням. Завдяки верхньому охолодженню, продукт також забезпечує потік повітря до радіаторів VRM та DIMM, що оточують процесор.

Джюшарк JF13K Даймонд

Повна сумісність з оперативною пам'яттю

Хоча JF13K розташовується над вашою оперативною пам'яттю, він залишає приблизно 5,89 см для DIMM, що достатньо для модулів Corsair Dominator та, ймовірно, майже будь-яких інших, тому вам не варто турбуватися про висоту оперативної пам'яті.

Сумісність з системами малого форм-фактору (SFF)

Загальна висота всього 92 мм (приблизно 3,62 дюйма) робить JF13K Diamond ідеальним для комп'ютерних корпусів з обмеженим простором.

7 мідних теплових трубок

Щоб забезпечити максимальну охолоджувальну здатність у цьому унікальному форм-факторі, Jiushark включає 7 теплових трубок у JF13K Diamond.

Джюшарк JF13K Даймонд

2 тонких 120 мм вентилятори

Кулер складається не тільки з радіатора. Важливий вплив на охолодження та рівень шуму мають вентилятори, що постачаються в комплекті. У JF13K Diamond встановлено два тонких 120 мм вентилятори висотою лише 15 мм.

Джюшарк JF13K Даймонд

Багато користувачів цікавляться, чи може оновлення до потужніших вентиляторів підвищити охолоджувальну здатність JF13K Diamond. Ми розглянемо це питання у розділі з результатами термотестів.

Модель Без назви
Розміри 120 х 120 х 15 мм
Швидкість вентилятора 800 - 1800 обертів за хвилину
Повітряний потік До 64,5 CFM
Повітряний тиск До 1,71 мм H2O
Тип підшипника Гідравлічний підшипник
Підсвічування Немає на чорній моделі, ARGB на білій моделі

Передмова

Сучасні процесори, чи то від Intel, чи від AMD, складно охолодити при інтенсивних робочих навантаженнях. У минулому досягнення температури 95°C і більше на настільному процесорі могло викликати занепокоєння, але з сучасними процесорами це вважається нормальною роботою. Подібна поведінка вже багато років спостерігається у ноутбуках через обмеження охолодження в обмежених просторах.

Починаючи з минулої осені, Tom’s Hardware надавав вам огляди систем охолодження з використанням одного з найбільш вимогливих настільних процесорів на ринку - флагманського Intel i9-13900K. Щоб ви мали уявлення, що потрібно для охолодження такого гіганта від Intel, ми тестували його з різними кулерами, від простих бюджетних повітряних кулерів, таких як Amazon Basics CPU cooler, до висококласних 420 мм рідинних систем охолодження (AIO) таких як Corsair iCUE H170i Elite.

Хоча цікаво подивитися, як флагман від Intel реагує на різні рівні охолодження, ці результати не завжди корелюють з менш вимогливими процесорами. Тому у сьогоднішньому огляді ми звернемо увагу на два процесори, які частіше купують кінцеві користувачі - AMD Ryzen 7 7700X та Intel i7-13700K CPUs.

LGA1700 вигин сокету

Зверніть увагу, що існує багато факторів, крім кулера процесора, які можуть впливати на його охолодження, включаючи корпус, який ви використовуєте, і встановлені в ньому вентилятори. Також це може впливати материнська плата системи, особливо якщо вона має похилий профіль, що призводить до поганого контакту кулера з процесором.

Для того, щоб уникнути впливу похилення на результати охолодження, ми встановили укріплену рамку LGA 1700 від Thermalright у наш тестовий стенд. Якщо ваша материнська плата має вигин, ваші теплові результати будуть гіршими, ніж показано нижче. Не всі материнські плати однаково страждають від цієї проблеми. Я тестував процесори Raptor Lake на двох материнських платах. І хоча одна з них показала значні теплові покращення після встановлення рамки контакту LGA1700 від Thermalright, інша материнська плата не показала жодних різниць у температурі!

Методологія тестування

Усі випробування проводяться в кімнаті з температурою навколишнього повітря 23 градуси Цельсія. На кожному процесорі виконується кілька теплових випробувань, щоб протестувати кулер в різних умовах, і з кожним результатом вимірюються акустичні показники. Ці випробування включають:

Випробування з нормалізацією шуму.

Теплові та акустичні випробування "з коробки"/за типовими налаштуваннями.

a. Це означає відсутність обмежень потужності на процесорі Intel i7-13700K та застосування типових обмежень потужності на процесорі AMD Ryzen 7 7700X.

b. Оскільки процесори досягають Tjmax в такому сценарії, найкращий спосіб порівняти потужність охолодження полягає у фіксації загального споживання потужності ЦП.

Теплові та акустичні випробування в сценаріях обмеження потужності.

a. З Ryzen 7 7700X я виконував тестування з обмеженнями потужності 95 Вт та 75 Вт.

b. На Intel i7-13700K я виконував тестування з обмеженнями потужності 175 Вт та 125 Вт.

Теплові результати були виміряні протягом 10-хвилинних тестових запусків. Щоб бути впевненим, що це достатньо для навантаження кулера, ми тестували як Thermalright's Assassin X 120 R SE, так і DeepCool's LT720 з 30-хвилинним тестом Cinebench з Intel's i9-13900K як на 10 хвилин, так і на 30 хвилин. Результати практично не змінилися з більш довгим тестом: середні тактові частоти знизилися на 29 МГц на DeepCool's LT720 та на 31 МГц на Thermalright's Assassin X 120 R SE. Це надзвичайно невелика різниця у 0,6% в середніх тактових частотах, різниця межі похибки, яка говорить нам, що 10-хвилинні тести дійсно достатні для належного тестування кулерів.

Тестова конфігурація – Intel LGA1700



ЦП

Intel Core i7-13900K

Кулери в тестах

Jiushark JF13K Diamond



Thermalright Frost Spirit 140



Montech D24 Premium

Материнська плата

MSI Z690 A Pro DDR4

GPU

Intel ARC A770 LE

Корпус

Be Quiet! Silent Base 802, system fans set to speed 1 setting.

Монітор

LG 45GR95QE

Блок живлення

Cooler Master XG Plus 850 Platinum PSU

Тестова конфігурація – AMD AM5



ЦП

AMD Ryzen 7 7700X

Кулери в тестах

Jiushark JF13K Diamond



Thermalright Frost Spirit 140



Montech D24 Premium

Материнська плата

ASRock B650E Taichi

GPU

Intel ARC A770 LE

Корпус

DeepCool CK560WH

Монітор

LG 45GR95QE

Блок живлення

DeepCool PQ1000M

Унікальні тести Jiushark Cooler

Як і багато з вас, я перший раз почув про JF13K Diamond після перегляду відгуку Gamers Nexus. Відгук Стіва залишив у мене два питання:

Чи допомагає верхнє охолодження зверху вниз в охолодженні модулів RAM DIMM?

Відповідь: Ні, при стандартних швидкостях.

Я провів тестування memtest64 протягом двадцяти хвилин з цим кулером, встановленим на Intel i7-13700K з використанням профілю XMP оперативної пам'яті, і порівняв його з традиційним повітряним кулером. Температури DDR4 DIMM підвищилися на 4-5°C. Хоча я можу сказати, що це не допомагає знизити температуру в стандартній конфігурації, це може бути корисним, якщо модулі пам'яті будуть розганятися.

Чи можуть потужніші вентилятори покращити теплову продуктивність цього кулера?

Відповідь: Технічно так, але того не варте.

Багато людей (включаючи мене) хотіли знати, чи можна покращити продуктивність охолодження кулера, замінивши вентилятори. Вентилятори, які я тестував, були з нової серії Halo 2 від Cooler Master, - але вони не мали ніякого впливу на потужність охолодження. Оскільки ці вентилятори не покращили продуктивність, я використав деякі з найпотужніших вентиляторів, які у мене є. Вентилятори MHP 120 від Cougar мають статичний тиск 4,24 мм H2O і об'єм повітря 82,5 CFM. Навіть з цими дуже потужними вентиляторами продуктивність охолодження покращилася мінімально - збільшившись лише на 10 Вт охолодження з Intel i7-13700K.

Отже, хоча технічно можна отримати кращу продуктивність від кулера Jiushark, це насправді не варто робити. Стандартні тонкі 120-мм вентилятори більше ніж достатньо для кулера Jiushark.

Intel i7-13700K термічні результати

Гучніші вентилятори зазвичай лише обмежено покращують охолодження в більшості випадків, як ви побачите з наших результатів на повній швидкості, і тому важливо тестувати кулери при налаштуваннях, де рівень шуму вирівнюється. Хоча деяким людям гучні вентилятори можуть не заважати, багато хто віддає перевагу тихій роботі системи.

Результати з нормалізацією шуму 38.2 dBA

У цьому сценарії унікальний кулер від Jiushark веде себе досить гідно, на рівні з Thermalright Frost Spirit 140, охолоджуючи в середньому 171 Вт під час тестування. Він закінчив тест, все ще охолоджуючи понад 150 Вт, що достатньо для більшості завдань, з якими зіткнуться звичайні користувачі.

Jiushark JF13K Diamond

Якщо вам потрібна повна продуктивність для важких завдань, які виконуються протягом тривалих періодів, вам знадобиться потужніше охолодження, але для більшості користувачів Juishark JF13K Diamond та інші повітряні кулери забезпечать достатнє охолодження для будь-яких завдань, з якими вони зіткнуться.

Результати без температурних обмежень

Якщо на Intel i7-13700K не накладені обмеження потужності, він досягне максимальної температури CPU і знизить частоту навіть з найпотужнішими повітряними кулерами. У цьому тесті ми вимірюємо загальну кількість ват, яку кулер може охолодити з процесора.

Jiushark JF13K Diamond

З середнім значенням 189 Вт протягом всього тестування пропозиція від Jiushark охолодила 88% від того, що змогли розсіяти сильніші, більші кулери з подвійною вежею. Продуктивність не масштабується дуже добре з додатковою потужністю після певного рівня споживання енергії, тому це зниження потужності охолодження призведе до дуже незначної втрати продуктивності - мова йде про відмінності в однозначних показниках продуктивності в реальних тестах.

Jiushark JF13K Diamond

Рівень шуму з усіма кулерами, які я включив до цього огляду, великий. З виміряною максимальною загальною системною гучністю 45.6 дБА з встановленим Jiushark FJ13K Diamond, рівень шуму був помірним, не гучним.

Jiushark JF13K Diamond

175W Cinebench

Більшість кулерів на ринку здатні утримувати Intel i7-13700K під його максимальною температурою, якщо споживання енергії обмежене, тому для цього тесту ми будемо дивитися на фактичну температуру процесора. Кулер від Jiushark впорався з цим завданням, але ледь-ледь - це довелося кулеру досягти свого максимуму і викликало досягнення TJMax поблизу кінця тестування.

Jiushark JF13K Diamond

Результати шуму в цьому тесті такі ж, як і в попередньому тесті, оскільки всі три кулера досягають 80° C або вище в цьому сценарії, де швидкості обертання вентиляторів пов'язані з типовою кривою обертання вентилятора на платі MSI Z690 A Pro.

125W Cinebench

Найнижче обмеження потужності, з яким я тестую процесори Raptor Lake, - 125 Вт. Це достатньо високе обмеження, щоб дозволити процесору підтримувати базові частоти навіть у найінтенсивніших тестах, і більшість кулерів повинні бути здатні утримувати процесор нижче TJMax - навіть найбільш прості кулери.

Jiushark JF13K Diamond

Пропозиція від Jiushark тут трохи тепліше, ніж конкуренти, але лише на 53 °C вище за температуру навколишнього середовища, за це можна не хвилюватися. Проте, вона працює гучніше за інші кулери в цьому сценарії через свою зменшену потужність охолодження порівняно з традиційним настільним кулером.

Jiushark JF13K Diamond

Термічні результати з AMD Ryzen 7 7700X

Добре бачити, як кулери працюють з гарячими процесорами, такими як Intel i7-13700K, але ця продуктивність не завжди прямо відображає, як інші процесори будуть працювати з такими ж кулерами. Ми розширили цей огляд, щоб включити AMD Ryzen 7 7700X, щоб показати, як кулери можуть реагувати з іншими процесорами, що широко використовуються.

Результати з нормалізацією шуму 36.4 dBA

Jiushark JF13K Diamond

У поєднанні з процесором AMD Ryzen 7 7700X, JF13K від Jiushark забезпечує 92% потужності охолодження у порівнянні з повітряним кулером Montech D24 Premium. Це набагато кращий результат, ніж раніше з процесором Intel i7-13700K, де він забезпечував лише 83% потужності охолодження Montech D24 Premium.

Максимальне охолодження при макс. обертах


Наш наступний тест максимальної охолоджуючої здатності кулера, проводиться шляхом запуску його вентиляторів на повну швидкість. Пропозиція від Jiushark показує себе дуже добре в цьому випадку, надаючи 93% продуктивності повітряного кулера Montech D24 Premium.

Jiushark JF13K Diamond

JF13K досягає цієї охолоджуючої здатності при загальному рівні шуму системи 45,6 дБА, що є помірним рівнем шуму, але, знову ж таки, не гучним або відволікаючим.

Jiushark JF13K Diamond

Температури та шум при Power Limit у 95W

Не кожне завдання змусить ЦП використовувати свій повний потенціал або максимальне енергоспоживання, тому важливо тестувати кулери при різних обмеженнях потужності. З середнім значенням 56°C навколишнього середовища, Jiushark відстає від порівняння з повітряними кулерами Thermalright і Montech лише на кілька градусів.

Jiushark JF13K Diamond

Рівні шуму не змінюються в цьому сценарії з кулером від Jiushark, оскільки ЦП все ще перевищує позначку 80°C, що призводить до роботи вентиляторів з повною швидкістю.

Jiushark JF13K Diamond

Температури та шум при Power Limit у 75W

При зниженні споживання енергії до 75 Вт на процесорі Ryzen 7 7700X від AMD, це теплове навантаження не повинно бути складним для більшості кулерів. Це приблизна кількість енергії, яку процесор Ryzen 7 7700X буде використовувати під час ігор, а також максимальне споживання енергії для не-X моделей Ryzen 7 від AMD.

Jiushark JF13K Diamond

На цьому нижньому рівні споживання енергії немає переваги використання більш потужного кулера - JF13K Diamond від Jiushark надає такий самий рівень продуктивності, як і D24 Premium від Montech. Фактично, він перевершує Frost Spirit 140 в температурі процесора, що було несподіваним. Щоб переконатися, що це не було помилкою користувача, я повторно протестував Frost Spirit, але результати залишилися тими ж!

Jiushark JF13K Diamond

Висновки

За 40 доларів США цей кулер - справжня знахідка для тих збірок, які потребують низькопрофільного кулера. Єдиний недолік цього кулера - це обмежена доступність у Сполучених Штатах та Європі. Якщо ви хочете придбати цей кулер на даний момент, вам, ймовірно, доведеться імпортувати його через AliExpress або Taobao.

Я рекомендую цей кулер з усією впевненістю, оскільки JF13K від Jiushark - це перший кулер, який я тестував за довгий час і справді піднімає планку в інноваціях. Його унікальна форма дозволяє йому вписатися в найбільш обмежені простори корпусів SFF, і водночас він все ще має місце для високих модулів оперативної пам'яті. Він найкраще підходить для процесорів, таких як Ryzen 7 7700X від AMD, але він також добре справляється з потужними ЦП, такими як i7-13700K від Intel.

Джерело: Tom's HardwareJiushark JF13K Diamond Review: Innovative Air Cooling, Ideal for SFF Systems
