TeamGroup’s T-Force Dark Airflow I забезпечує відмінне охолодження для вашого SSD, навіть якщо ви не будете використовувати вентилятор, який входить у комплект.

До недавнього часу охолодження та зберігання даних були, в кращому випадку, другорядними для більшості ентузіастів і збирачів ПК – це дійсно не було проблемою, окрім серверів, заповнених жорсткими дисками.

Але сучасні SSD PCIe 5 можуть передавати більше даних, ніж будь-коли раніше, і досягнення цих швидкостей може генерувати значну кількість додаткового тепла. З цими сучасними накопичувачами не лише рекомендується якесь охолодження, але й воно є необхідним, щоб запобігти тротлінгу або навіть збоям у деяких випадках.

Протягом останніх кількох років виробники почали створювати різноманітні радіатори та кулери для NVMe SSD, щоб забезпечити їх максимальні швидкості. Зараз доступні великі та малі радіатори, з активними вентиляторами чи без них, а також навіть рідинні системи охолодження для NVMe SSD.

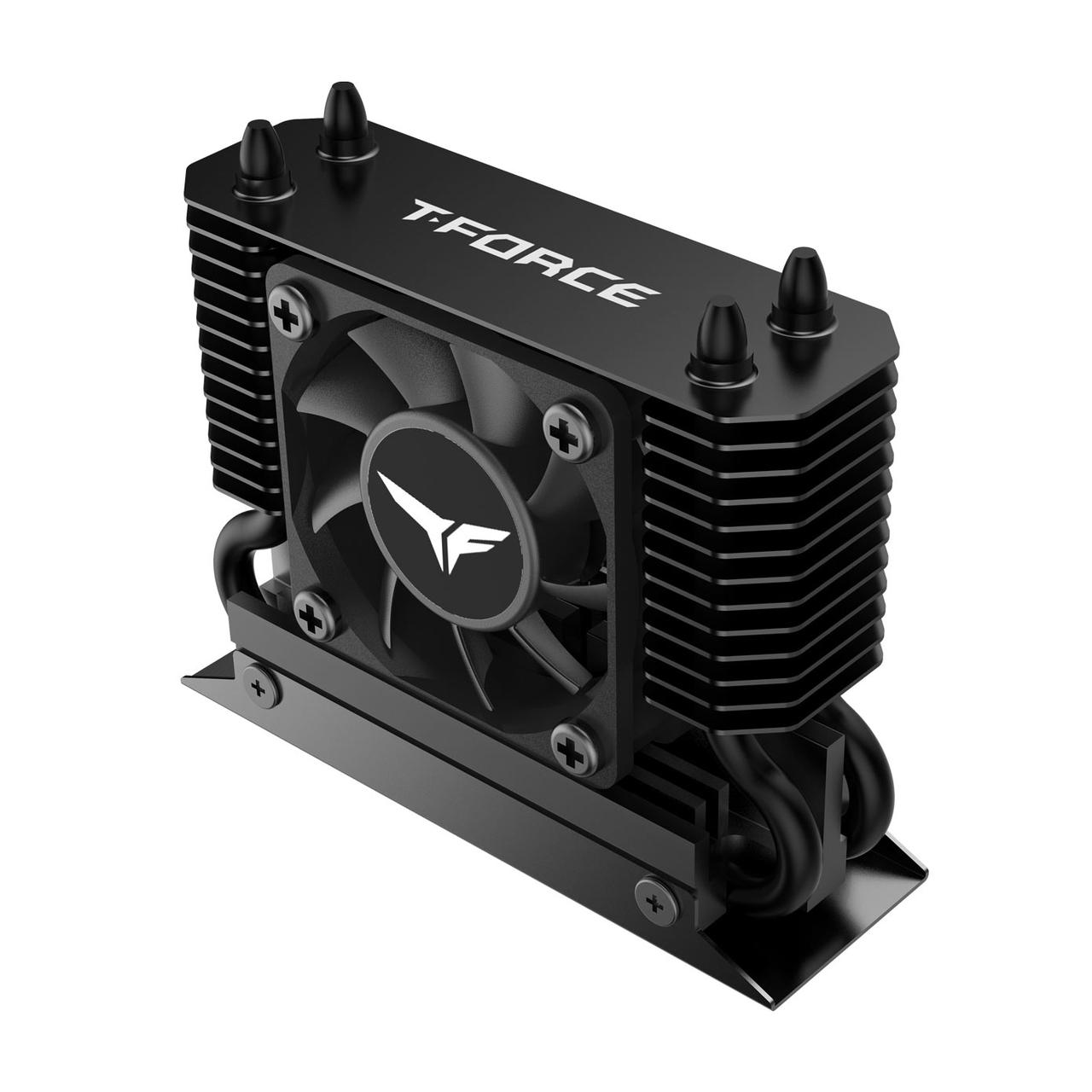

TeamGroup’s T-Force Dark AirFlow I - це останній кулер для M.2 NVMe SSD, який потрапив на наш тестовий стенд. Він має чорний дизайн, міні-купол із ребер із двома мідними тепловими трубками та активний вентилятор 40 мм для покращеного відведення тепла. Чи достатньо його продуктивності, щоб конкурувати з найкращими радіаторами для SSD? Перш ніж перейти до бенчмарків, давайте швидко розглянемо особливості та характеристики цього кулера.

Специфікації

Комплектація та вміст

TeamGroup T-Force Dark AirFlow I поставляється в коробці, за розмірами схожій на коробку від смартфона Samsung S24 Ultra, але глибшій. Відкривши коробку, ви побачите радіатор, упакований у пластикову упаковку.

На внутрішній стороні коробки надруковані інструкції щодо встановлення пристрою. Під пластиковою упаковкою знаходяться термопрокладки та маленька викрутка.

Таке розташування компонентів дозволяє легко знайти все необхідне для встановлення радіатора на ваш NVMe SSD, що забезпечує зручність використання та швидкий старт.

Кроки встановлення в деталях

Відкрутіть гвинти і розберіть радіатор.

Нанесення першої термопрокладки:

Наклейте першу термопрокладку на основу радіатора.

Розміщення SSD:

Помістіть M.2 NVMe SSD на першу термопрокладку.

Наклейте другу термопрокладку на верхню сторону SSD.

Закріплення радіатора:

Покладіть радіатор на SSD.

Закріпіть радіатор гвинтами, що входять в комплект.

Встановлення в слот M.2:

Вставте SSD з радіатором в слот M.2 на материнській платі.

Закріпіть його гвинтом або засувкою.

Підключіть PWM кабель до відповідного роз'єму на материнській платі.

Цей процес забезпечує надійне охолодження вашого NVMe SSD, дозволяючи йому працювати при оптимальних температурах і уникати перегріву.

Особливості Teamgroup T-Force Dark Airflow I

▶ Сумісність з більшістю GPU

Незважаючи на габарити, TeamGroup Airflow I можна встановити поруч з більшістю GPU на ринку без проблем з сумісністю. Однак, якщо у вас є один з RTX 4090 GPU, який закриває слот NVMe поруч з вашим процесором, вам доведеться використовувати альтернативний слот.

▶ Підтримка охолодження двосторонніх SSD

Деякі радіатори NVMe ефективно охолоджують лише верхню сторону SSD, що означає, що вони неефективні для накопичувачів з NAND з обох сторін друкованої плати. Це проблема зі стандартними радіаторами, що використовуються для більшості материнських плат, і призводить до перегріву, якщо NAND на нижній стороні SSD працює під навантаженням. Dark Airflow I підтримує двосторонні SSD і ефективно охолоджує обидві сторони, що дозволяє досягти максимальної продуктивності без перегріву.

▶ Високий радіатор з ребрами і двома мідними тепловими трубками

Dark AirFlow I оснащений чорним радіатором з багатошаровими алюмінієвими ребрами і двома мідними тепловими трубками для покращеного відведення тепла. Можливо, з невеликими модифікаціями цей пристрій можна адаптувати для ефективного охолодження процесорів початкового рівня.

▶ Активний вентилятор для кращого охолодження

На додаток до ребер і мідних теплових трубок, Dark Airflow I також використовує вентилятор типу 2510 для кращої продуктивності охолодження.

▶ Суцільний чорний дизайн

Кожна частина радіатора, включаючи ребра, мідні теплові трубки, вентилятор і навіть шнур пристрою, виконані в суцільному чорному кольорі.

Методологія тестування: наскільки висока температура є надмірною? Чи важливе охолодження для SSD?

Багато читачів можуть запитати, чи дійсно важливі радіатори для SSD. І якщо ви типовий користувач, який лише час від часу завантажує кілька додатків і ігор – вам, ймовірно, не потрібен просунутий радіатор. Я провів різноманітні тести, і для звичайних завдань, таких як завантаження гри або додатка, вам зазвичай не потрібно більше, ніж базовий радіатор – принаймні не з поточними SSD та навантаженнями.

Багато користувачів, які дійсно потребують охолодження для своїх накопичувачів, вже знають, що їм це потрібно. Це включає користувачів, чиї навантаження інтенсивні з точки зору введення/виведення або пов'язані з редагуванням відео у високій роздільній здатності.

Ми також частково намагаємося дивитися в майбутнє. Хоча сьогоднішні звичайні навантаження можуть не вимагати більше, ніж базовий радіатор, це може змінитися з PCIe 6 і майбутніми стандартами, які принесуть вищі швидкості (і потенційно вище енергоспоживання) у споживчих SSD.

Після консультацій з експертами у сфері зберігання даних з Sabrent, Solidigm, Phison, Micron та інших виробників, я створив сценарій IOMeter, який спеціально призначений для навантаження контролера і NAND SSD, що призводить до досягнення його максимальної температури (також відомої як TJ Max). Під час проведення цих тестів температура навколишнього середовища підтримується на рівні 23 градусів Цельсія. Використовується SSD Teamgroup Z540 з контролером Phison E26.

Цей тест спричинить троттлінг у разі використання радіаторів нижчого класу. Для цих радіаторів ми будемо звертати увагу на кількість операцій введення/виведення в секунду (IOPS) накопичувача під час тестування. Більш просунуті радіатори та кулери здатні утримувати SSD під максимальною температурою – для цих пристроїв ми будемо порівнювати фактичні температури SSD TeamGroup Z540.

Під час визначення методології тестування цих пристроїв я проконсультувався з багатьма експертами у сфері зберігання даних. Вони підкреслили, що сучасні накопичувачі PCIe 5.0 потребують принаймні певного виду охолодження для уникнення троттлінгу, і навіть базові робочі навантаження можуть бути піддані незначному троттлінгу без радіатора.

Користувачі, які мають інтенсивні навантаження зберігання даних, потребуватимуть потужнішого радіатора, як Teamgroup Dark Airflow I SSD, який ми розглядаємо сьогодні, для запобігання троттлінгу продуктивності їхніх накопичувачів. Вплив цього потенційного троттлінгу може варіюватися: легші навантаження не будуть так сильно впливати, але в найгіршому сценарії, який я тестував, я виміряв втрату продуктивності на 92% без охолодження на SSD PCIe 5.0.

Можна вважати, що це єдиний аспект, який слід враховувати під час розгляду радіатора, але теплові умови SSD також мають величезний вплив на довговічність накопичувача. Як і інші електронні компоненти, екстремальні коливання температури викликають знос, що зменшує термін служби. Будьмо реалістичними: більшості користувачів не варто турбуватися про довговічність і слід купувати накопичувач від надійного виробника з хорошою гарантією. Хоча це наша загальна рекомендація, є сценарії, де це не буде застосовуватися. Якщо ви купили відновлений SSD зі знижкою, ви не можете очікувати довгого терміну гарантії.

Нарешті, залишається питання, як уникнути проблем з гарантією. Хоча приємно знати, що несправний накопичувач буде замінено виробником, навіщо створювати умови, за яких така претензія може виникнути? Я б сказав, що розумніше інвестувати $10 або $15 у радіатор, щоб продовжити термін служби вашого SSD і не турбуватися про оформлення документів і час, необхідний для обробки гарантійної претензії.

У теорії, якщо ваш NVMe SSD постачається з радіатором від виробника, вам не потрібно турбуватися про радіатор взагалі. Більшість радіаторів, які я бачив у парі з висококласними SSD PCIe 5, здатні справлятися з сильними тепловими навантаженнями. Однак багато накопичувачів не включають радіатор у комплекті, і це буде поганою ідеєю запускати високошвидкісний SSD PCIe 5 без охолодження, оскільки продуктивність постраждає навіть під час звичайних робочих навантажень.

Коли йдеться про радіатори для SSD, важливо пам'ятати, що кожен експерт, з яким я спілкувався у сфері зберігання даних, погоджується, що найкращою практикою є мінімізація коливань температури для “здоров'я” і довговічності вашого SSD. Наскільки потужний радіатор вам потрібен, це інше питання для обговорення. У звичайних сценаріях більшість користувачів будуть задоволені базовими радіаторами. Але професіонали або користувачі з інтенсивними навантаженнями зберігання можуть захотіти інвестувати в потужніший радіатор.

Тестова конфігурація – платформа Intel LGA1700

Для тестування радіаторів я створив спеціальний скрипт IOMeter зі входами від експертів галузі. Я проводжу перший тест тривалістю 30 хвилин після встановлення радіатора для прогрівання. Після вимкнення системи і повного охолодження я проводжу ще один тест тривалістю 30 хвилин. Я повторюю цей процес для перевірки, і якщо немає відхилень, я вважаю результати достовірними. Якщо відхилення виявляються, я проводжу ще два тести радіатора.

Тести проводяться у корпусі BeQuiet Silent Base 802. Я використовую 360-мм AIO для охолодження процесора, щоб уникнути можливого впливу кулера процесора на результати. Однак можна аргументувати, що найменші радіатори слід тестувати під повітряним кулером. Ми дослідимо це у майбутніх оглядах, щоб зрозуміти, наскільки це може впливати на результати менших радіаторів низького класу.

Термічні результати

Результати термічних випробувань радіатора TeamGroup T-Force Dark Airflow I були феноменальні – температура, зафіксована в кінці тестування, склала всього 39 градусів Цельсія. Це забезпечує стабільність зберігання вашого SSD і здатність охолоджувати будь-які робочі навантаження, навіть найінтенсивніші.

З такими сильними результатами я вирішив провести ще одне тестування, але цього разу без вентилятора. Навіть з цим обмеженням він залишився серед 10 найкращих одиниць за продуктивністю, посівши восьме місце.

А друге місце в цьому тесті, з різницею лише в один градус, посів кулер Jiushark M.2-Three, що є надзвичайним результатом для пристрою за 15 доларів!

Рівні шуму

Коли я тестував радіатори NVMe з вентиляторами, я завжди використовував стандартні налаштування материнської плати, показані нижче. Я не намагався їх змінювати, оскільки при такому налаштуванні жодна з одиниць, які я тестував, не працювала гучніше, ніж мої системні вентилятори у режимі очікування – і мені подобається, коли система працює тихо.

Особисто я вважаю, що досить безглуздо запускати вентилятори будь-якого з цих радіаторів на повній швидкості. Ви не отримаєте ніякого приросту продуктивності, а цей радіатор працює досить ефективно навіть без вентилятора! Але якщо ви все ж таки налаштовані запустити вентилятори на повній швидкості, TeamGroup Dark Airflow I загуде до 45,3 дБА. Це трохи тише, ніж кулер для процесорів Thermalright Phantom Spirit 120 EVO.

Але, правду кажучи, не запускайте вентилятори свого кулера для SSD на повну швидкість. Це підвищує рівень шуму, але ефективність цього практично не змінюється.

Висновок

SSD-радіатор TeamGroup T-Force Dark Airflow I – це той варіант, який варто купувати, якщо ви шукаєте найкращі термічні характеристики на ринку і не маєте питань щодо ціни. Навіть без вентилятора він утримував наш тестовий SSD на рівні 52 градусів Цельсія після 30 хвилин стрес-тестування, що є дуже вражаючим результатом.

Цей радіатор є дорогим і складнішим у порівнянні з меншими пасивними радіаторами, і він безумовно зайвий для звичайного споживача. Проте, якщо у вас є дорогий високотехнологічний SSD великої ємності і ви часто виконуєте роботу з великим обсягом даних, $35 – це невелика ціна за можливість забезпечити максимальну продуктивність і зберігати диск настільки прохолодним, щоб тепло не впливало негативно на його тривалість служби.
