За ціною $189.99, Maxsun Terminator Z790M D5 Ice є вартою уваги материнською платою Micro ATX у сегменті Z790. Вона пропонує п’ять роз’ємів M.2 (усі PCIe 4.0), подвійні порти USB Type-C на 20 Гбіт/с і стильний біло-срібний дизайн.

Білі друковані плати стали дуже популярними останніми роками, з білими корпусами, відеокартами та системами охолодження. Maxsun також долучився до цієї тенденції, представивши кілька материнських плат в білому виконанні, включаючи Micro ATX Z790M D5 Ice. Незважаючи на компактний розмір, плата має вражаючі характеристики: п’ять роз’ємів M.2, швидкісні порти USB на 20 Гбіт/с, активне охолодження VRM, інтегрований Wi-Fi 6E та підтримку процесорів Intel 12-го до 14-го покоління.

За MSRP $189.99, Terminator Z790M D5 Ice пропонує значну продуктивність. Плата має стандартні ліміти потужності 253 Вт для PL1 і PL2, що дозволяє використовувати всі можливості її продуктивності за умови адекватного охолодження. Хоча VRM можуть нагріватися під час тривалих важких навантажень на процесор через їх скромний дизайн, плата все ж забезпечує надійну продуктивність, особливо в тестах 7Zip і Procyon Office, а також добре працює в ігрових сценаріях.

Детальні характеристики та продуктивність:

Зберігання: П’ять роз’ємів M.2, усі з підтримкою PCIe 4.0.

Порти USB: Подвійні порти USB-C на 20 Гбіт/с спереду та ззаду.

Охолодження: Активне охолодження VRM для управління теплом.

З’єднання: Інтегрований Wi-Fi 6E.

Підтримка процесорів: Нативна підтримка процесорів Intel 12-го до 14-го покоління.

Maxsun Terminator Z790M D5 Ice Wi-Fi

Усередині коробки Maxsun Terminator Z790M D5 Ice Wi-Fi

У коробці ви знайдете кілька аксесуарів, які допоможуть вам швидко налаштувати ваш ПК без додаткових покупок. Ви отримаєте два SATA-кабелі, антену для Wi-Fi та п’ять гвинтів і кріплень для дисків M.2. Драйвери для плати потрібно буде завантажити з вебсайту Maxsun.

Дизайн Z790M D5 Ice

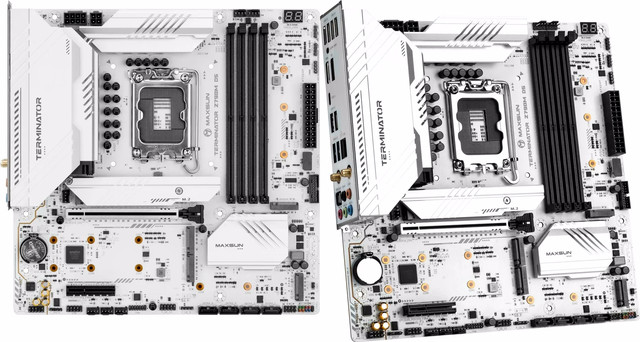

Як випливає з назви, Z790M D5 Ice є материнською платою форм-фактора Micro ATX (245x245 мм) з біло-срібною темою. PCB плати білий, а радіатори VRM, M.2 і чипсета — сріблясті. Виглядає досить стильно і добре підходитиме до багатьох стилів збірки, особливо до білих. RGB-підсвічування не інтегроване, але ви можете додати своє, скориставшись трьома заголовками (два 3-pin ARGB і один 4-pin RGB). Керування будь-яким підключеним підсвічуванням здійснюється через додаток MaxsunSYNC.

Рідкість для материнських плат форм-фактора Micro ATX: Z790M D5 Ice оснащена активним охолодженням на радіаторах VRM з тепловими трубками. Маленький вентилятор розташований знизу біля верхнього роз'єму M.2 і переміщує повітря через VRM для покращення охолодження. Навіть під час тривалих важких навантажень процесора ми не могли почути вентилятор VRM через наші 3x140 мм AIO-охолоджувачі, але в таких умовах вони нагрівалися. Загалом, нам подобається біло-срібний вигляд цієї плати, яка виглядатиме добре в майже будь-якому корпусі, особливо в білому.

Починаючи з верхнього лівого кута, одними з перших речей, які ми бачимо, є два роз'єми EPS для живлення процесора — 8-pin (обов'язковий) і 4-pin (додатковий). Великі радіатори мають достатньо маси та поверхні для відведення тепла від MOSFET-ів, але це може бути важким завданням для високопродуктивного процесора при тривалих навантаженнях, що ми побачимо пізніше в тестах.

Після області роз'єму, справа, розташовані чотири неукріплені слоти для DRAM з єдиним механізмом блокування зверху (правильне місце). Maxsun зазначає підтримку до DDR5-7600(OC), що значно перевищує оптимальні значення для платформи. Ми не мали жодних проблем із нашою тестовою DDR5-7200, і вона навіть не була в списку сумісності пам'яті. Тим не менше, для досягнення найкращих результатів при підвищенні швидкості пам’яті краще використовувати комплект з їхнього списку QVL.

Зверху розташовані два (з шести) роз'єми для вентиляторів з 4-pin. Кожен роз'єм підтримує PWM та DC-керовані пристрої. Керування вентиляторами здійснюється через BIOS, але в Windows зараз нічого немає. Онлайн-мануал був недоступний на цей час, але компанія підтвердила, що всі роз'єми видають 3A/36W. Це достатньо для підключення кастомного водяного охолодження і помпи.

У верхньому правому куті розташований дисплей з двома символами для діагностики, який допомагає виявити проблеми з POST. Крім того, є LED-індикатори для POST-коду, розташовані навколо CPU, DRAM, GPU та ще один для BOOT. Коли плата вперше увімкнена, ці індикатори світяться в залежності від етапу POST. Якщо в якійсь ділянці є проблема, відповідний індикатор залишається ввімкненим, і ви повинні отримати детальну інформацію на дисплеї коду діагностики.

Переміщаючись по правому краю плати, ми стикаємось з трьома RGB-заголовками, 24-pin ATX роз'ємом для живлення плати, роз'ємами USB 3.2 Gen 2x2 (20 Гб/с) Type-C для передньої панелі і нарешті, 19-pin роз'ємом USB 3.2 Gen 1 (5 Гб/с) для передньої панелі. Зліва і вертикально розташований один з п'яти роз'ємів M.2.

Система живлення на Z790M D5 Ice вказана як 8+1+1, з восьма фазами, присвяченими Vcore. Живлення подається з роз'ємів EPS на задній панелі до контролера Richtek RT3628AE, а потім до MOSFET-ів Vishay Sic654 на 50А, які підтримують процесор. VRM може впоратися з процесором класу флагманів, але переконайтесь, що в корпусі є достатня вентиляція, оскільки VRM сильно нагрівається під час тривалих важких навантажень з i9-14900K.

У нижній частині плати, починаючи зліва, повністю відкрита аудіо-секція, зосереджена навколо аудіокодека Realtek ALC897. Навколо нього розташовані чотири жовті конденсатори, присвячені аудіо, а також лінія розмежування між рештою плати та аудіодоріжками. Мені б хотілося бачити кращі кодеки, але це здається типовим для більшості Micro ATX плат.

Два слоти PCIe і чотири роз'єми M.2 розташовані в середній частині плати. Верхній слот PCIe має захист (армований) і підключається через процесор, з максимальною швидкістю PCIe 5.0 x16. Якщо потрібно додати більше карт розширення, цей слот також можна розділити на x8/x8. Нижній слот підключається через чипсет і працює на швидкостях до PCIe 3.0 x4. Нічого дивного тут немає.

Серед слотів PCIe розташовані чотири роз'єми M.2, а п'ятий вертикально, поруч з DRAM. Верхній слот, єдиний з радіатором, підключається через процесор і працює на швидкостях до PCIe 4.0 x4 (64 Гб/с). Всі інші слоти працюють на тій же швидкості. Іншими словами, роз'єм M.2 з підтримкою PCIe 5.0 відсутній. В залежності від роз'єму, три підходять для модулів 80 мм, а два — для пристроїв 110 мм, принаймні відповідно до специфікацій. За виглядом і можливостями монтажу, здається, що плата підтримує три модулі 110 мм і два 80 мм.

Переміщаючись вправо, минаючи радіатор чіпсета, ми знаходимо… нічого! Maxsun перемістив всі SATA порти на нижній край. Єдине, що варто згадати в цій області, це перемичка Clear CMOS.

Як і більшість плат сьогодні, задня панель IO на Z790M D5 Ice вже встановлена. Вона має білий фон з сірим написом і загалом добре читається. Дев’ять USB портів: 4x USB 2.0, 2x USB 3.2 Gen1 і один 20 Гб/с Type-C розташовані по всій площі разом з кнопкою Clear CMOS. HDMI та Displayport забезпечують виходи для інтегрованого відео на деяких процесорах. Мережевий порт Realtek 2.5GbE та антени Intel Wi-Fi 6E забезпечують мережеві з'єднання, а аудіо складається з 5-роз'ємного аналогового аудіо блоку та оптичного SPDIF. Якщо чогось не вистачає, так це портів USB 10 Гб/с; в іншому випадку, те, що є, повинно бути достатньо для більшості користувачів.

Прошивка

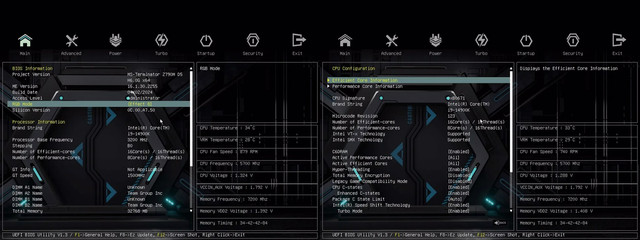

BIOS Maxsun – це трохи ретро-рішення. Хоча він повністю функціональний, у ньому немає Easy Mode, і він не настільки вишуканий (естетично приємний), як у інших виробників. Екран BIOS має основні розділи вгорі (Main, Advanced, Power, Turbo, Startup, Security і Exit) з детальною інформацією зліва та системною інформацією (включаючи температуру/швидкість процесора, швидкість вентилятора, vcore, частоту пам'яті та інше) справа. Ви можете розігнати систему в розділі Turbo, і є безліч параметрів для налаштування. Знову ж таки, він має всю необхідну функціональність, включаючи розгін і налаштування пам'яті, але виглядає не так добре в порівнянні з більшістю конкурентних брендів.

Програмне забезпечення

Єдине програмне забезпечення Maxsun для Windows — це Maxsun Sync, яке контролює будь-яке підключене RGB-освітлення. На вебсайті не вдалося знайти жодної іншої програми для розгону та контролю вентиляторів, що є недоліком в порівнянні з більшістю інших виробників материнських плат. Програма Maxsun Sync пропонує кілька різних режимів RGB-освітлення, деякі з яких можна налаштувати ще більше. Це функціональна програма, але я б хотів більше можливостей або іншу програму для налаштування параметрів процесора і контролю вентиляторів.

Система тестування / Порівняння продуктів

Ми оновили нашу тестову систему до Windows 11 64-bit OS з усіма оновленнями на середину жовтня 2023 року. Відеокарту Asus TUF RTX 3070, яка використовувалася в попередніх тестах, залишено, але оновлено драйвер до останньої версії, при цьому ігри, F1 22 і Far Cry 6, залишилися такими ж. Якщо не зазначено інше, використовуються останні не-бета версії BIOS для материнської плати, налаштовані за допомогою "оптимізованих за замовчуванням" налаштувань, за винятком пам’яті (XMP). Використовуване обладнання та драйвери такі:

Тестовий стенд

Бенчмарки

Наші стандартні бенчмарки та тести споживаної потужності проводяться з використанням стандартних частот процесора (включаючи будь-які стандартні підвищення/турбо), з усіма включеними функціями енергозбереження. У BIOS встановлюються оптимізовані за замовчуванням налаштування, а пам'ять налаштовується за допомогою профілю XMP. Для цього базового тестування схема енергозбереження Windows встановлена на "Збалансований" (за замовчуванням), щоб ПК працював у режимі простою відповідно.

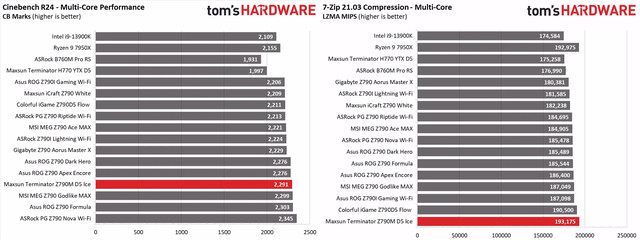

Синтетичні тести є чудовим способом визначити, як працює материнська плата, оскільки ідентичні налаштування повинні давати подібні результати продуктивності. Потужність турбо-boost та розширені таймінги пам'яті є місцями, де виробники материнських плат все ще можуть оптимізувати стабільність або продуктивність, і ці налаштування можуть вплинути на деякі тести.

Продуктивність у синтетичних бенчмарках була середньою або вище середньої. Стандартний ліміт потужності встановлено на 253 Вт для PL1 і PL2, при цьому перший з них перевищує специфікації Intel (як і на багатьох інших платах). У цьому наборі тестів немає причин для занепокоєння.

Часовані додатки

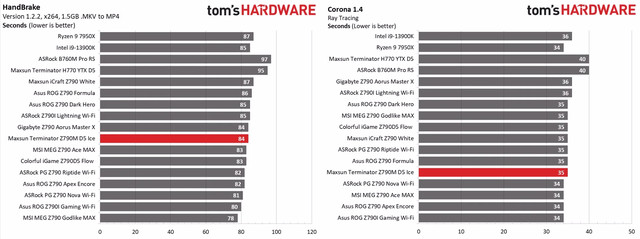

Результати в часованих додатках також показують подібні результати. Тести LAME та Corona були середніми, тоді як результати Handbrake були номінально кращими за середні. Загалом, продуктивність є задовільною!

3D Ігри та 3DMark

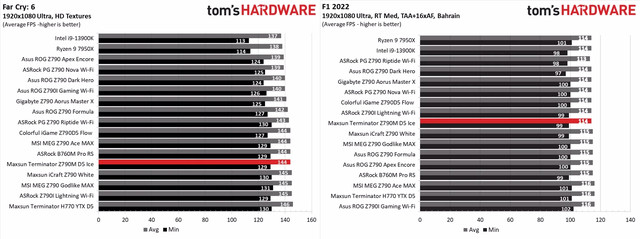

Починаючи з запуску Zen 4, ми замінили наші ігри для тестування з F1 21 на F1 22, залишивши Far Cry 6. Ігри запускаються при роздільній здатності 1920x1080 з Ultra налаштуваннями (деталі вказані вище). Оскільки роздільна здатність зростає, вплив процесора зменшується. Метою цих налаштувань є визначення можливих відмінностей у продуктивності при найпоширенішій (і системно залежній) роздільній здатності з налаштуваннями, які більшість користувачів використовують або до яких прагнуть (Ultra). Ми очікуємо, що різниця між материнськими платами в цих тестах буде незначною, більшість з них потрапляє в межі похибки. Ми також додали значення мінімального FPS, яке може вплинути на ваш ігровий досвід і занурення.

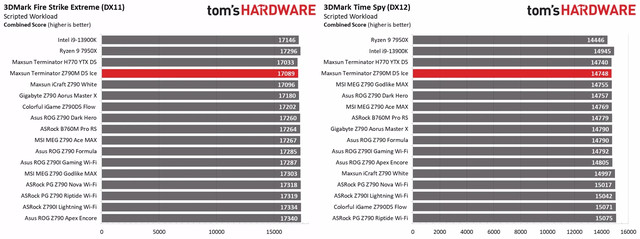

Результати в іграх показали подібні результати до продуктивних додатків. Хоча результати 3DMark були трохи нижчими за середні, продуктивність в іграх була на рівні середнього значення в обох тестах. У підсумку, продуктивність Z790M D5 Ice не повинна викликати у вас жодних занепокоєнь!

Розгін

З покоління в покоління можливості розгону зменшуються як у процесорів Intel, так і AMD, і партнери материнських плат намагаються вийти за межі можливостей, щоб виділитися серед безлічі варіантів, доступних споживачеві. З можливостями розгону майже зниклими, ми залишили процесори на стандартних частотах, але спробуємо розігнати інтегрований контролер пам'яті (IMC) для більш швидкої оперативної пам'яті. Нагадаємо, що для процесорів 14-го покоління максимальна стандартна специфікація пам'яті - DDR5-5600. У нас є набори DDR5-7200 та DDR5-8000 для тестування вищих швидкостей.

Що стосується розгону оперативної пам'яті, ця плата без проблем запустила комплект Kingston DDR5-6000 та Teamgroup DDR5-7200, просто активувавши профіль XMP в BIOS. Ми не пробували наш комплект DDR5-8000, оскільки плата не сертифікована для такої швидкості. Тим не менш, DDR5-7600 цілком достатньо для цієї платформи, особливо для материнської плати, яка знаходиться в бюджетному сегменті.

Споживання енергії / Температура VRM

Ми використовували тест стабільності системи AIDA64 з увімкненими Stress CPU, FPU, Cache та Memory для тестування споживання енергії, використовуючи пікове значення споживання. Показники потужності зчитуються з розетки за допомогою метрів Kill-A-Watt для захоплення всього ПК (без монітора). Єдина змінна - це материнська плата; всі інші компоненти залишаються незмінними. Зазначте, що ми перейшли на використання лише графіків споживання енергії/температури VRM за замовчуванням. Оскільки система використовує кожен доступний градус Цельсія, якщо ви не використовуєте рішення з під-атмосферним охолодженням, ви будете споживати більше енергії та генерувати більше тепла при стандартних налаштуваннях.

Споживання енергії на платі Micro ATX виявилося історією з двома станами. У стані очікування Z790M D5 Ice споживає 45 Вт. Під час навантаження під стрес-тестом споживання системи піднялося до пікових 436 Вт, що є одним з найвищих значень для цієї платформи. Це має сенс, враховуючи, що обидва ліміти потужності процесора за замовчуванням складають 253 Вт на цій платі.

Температура VRM досягла піку близько 75 градусів Цельсія під час наших стрес-тестів. Вона була гарячою, підтримуючи постійне навантаження в 250 Вт, навіть з маленьким вентилятором VRM, який працював (і тихо!). Це, на даний момент, найгарячіше працююче рішення з постачанням потужності для цього покоління. Тим не менш, скромні MOSFETи на 50А все ще залишаються в межах специфікацій, але теплового запасу не так вже й багато. Якщо ви плануєте розгін, забезпечте належний повітряний потік всередині корпусу.

Підсумок

Maxsun без сумніву зробив значний внесок на ринку в останні роки, створивши міцну репутацію для себе. Ми вже розглядали кілька плат від цього виробника, зокрема H770 YTX Wi-Fi з підключеннями на задній панелі або Maxsun iCraft Z790 White. Terminator Z790M D5 Ice продовжує цю тенденцію, пропонуючи добре обладнану плату за розумною ціною в межах $200. D5 Ice має більше роз'ємів M.2 (п’ять) порівняно з більшістю ATX плат, два порти USB Type-C на 20 Гб/с, підтримує швидку пам'ять до DDR5-7600, має вище середнього продуктивність з коробки та відрізняється від більшості плат біло-срібним виглядом.

Скарг на цю плату небагато. Найбільша проблема, яку я маю, стосується постачання енергії. Хоча 8-фазна схема та MOSFETs на 50А, які відповідають за Vcore, впораються з будь-яким сумісним процесором, при тривалих навантаженнях з високим споживанням потужності, система постачання енергії, навіть з активним охолодженням, буде нагріватися. Крім того, відсутність роз'єму M.2 на базі PCIe 5.0 є недоліком, але це стосується і конкурентів, а також хотілося б мати утиліту для моніторингу/розгону/управління вентиляторами на Windows.

У сегменті Micro ATX в межах $200 є деяка конкуренція. Asus Prime Z790M-Plus ($206) є найдорожчою, але пропонує деякі додаткові функції для підвищення вартості, такі як Ai Overclocking і Q-Latches. Gigabyte Z790M Aorus Elite AX Ice ($189.99) є гідним конкурентом для Maxsun, проте поступається за кількістю роз’ємів M.2. Як і Asus, він також має функції для спрощення використання (EZ-Latch, наприклад) та біло-срібний вигляд з RGB підсвіткою. MSI не має Micro ATX плат у сегменті Z790 DDR5, але пропонує безліч плат B760 на Micro ATX. ASRock має одну Micro ATX плату Z790 (Z790M PG Lightning/D4), але, як видно з назви, це також DDR4.

Серед конкурентів, можливо, Gigabyte виділяється на фоні решти, але також відстає за кількістю роз’ємів M.2, тоді як більшість інших варіантів залишаються схожими. Продуктивність Z790M D5 Ice була видатною майже у всіх аспектах без налаштування лімітів потужності або чого-небудь, крім XMP профілів для пам'яті. Якщо ви можете впоратися з базовим виглядом BIOS та не потребуєте утиліти для моніторингу або налаштування від Maxsun, Z790M D5 Ice є гідним варіантом у світі Intel на базі Micro ATX, особливо якщо ваша збірка вимагає білої материнської плати.

Джерело: Tom's Hardware: Maxsun Terminator Z790M D5 Ice Review: White Micro ATX with five M.2 sockets
